家居薈|自動化包裝將是板式家具未來的必然出路
前言:板式家具包裝會影響產品生產效率、產品安全運輸、品牌服務形象,所以要做好板式家具部件智能包裝。
在板式家具迅速發展的今天,良好包裝對于降低企業在家具運輸和銷售環節的損失、縮短產品的交付周期、提高購買者的滿意度有非常重要意義。
板式家具的組件多是平板造型元素,比較容易組合包裝。根據板式家具的結構特征及包裝運輸要求,包裝環節的主要工序包括折紙箱、放板件和五金件、紙箱封箱、碼垛堆箱以及整托纏繞等。

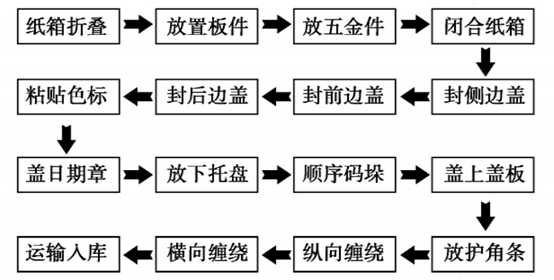

板式家具包裝生產工藝流程

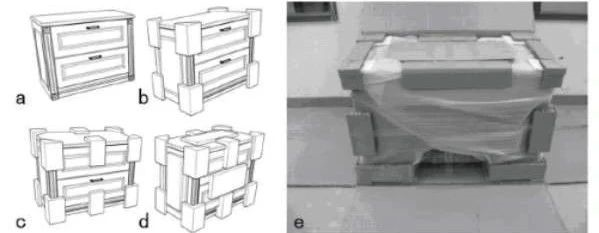

板式家具包裝要求示意圖
1、放置材料:首先將展開的紙板按照設計好的壓痕折疊成規定規格的紙箱,隨后根據產品說明書將加工好的板件、五金件以及防護泡沫盒和組裝說明按照指定位置在紙箱內碼放整齊。
2、封箱:放置完畢的紙箱通過盒蓋閉合裝置進入封箱設備,面向紙箱前進的方向,依次對紙箱的右側面、前端面、后端面的盒蓋完成封箱操作。
3、粘貼標簽:完成封箱后的密封紙箱應在側面粘貼箱號標簽、產品信息標簽以及產品顏色標簽,其中產品信息標簽應包含產品名稱、批號、生產企業等信息。
4、碼垛成包:貼好標簽的紙箱按照指定的順序堆放碼垛成包,每垛家具包裝箱應配有底部托盤和頂部紙蓋,并附上防滑襯片和四周的防護角條。
5、薄膜纏繞:碼垛完成后,整托紙箱送入纏繞設備進行縱向( 垂直面內) 和橫向( 水平面內) 的薄膜纏繞,以防止運輸過程中堆垛散開或受潮。完成整個包裝環節后,堆垛通過輸送設備送入倉庫。
當前板式家具企業的包裝生產線存在用工人數多、勞動強度大、生產效率低、成本高等問題,還有因包裝不合理而發生零部件損壞等問題,這些都嚴重影響了企業的生產效率和經濟效益。
板件包裝不當造成的損壞
結合車間可用空間和各個包裝加工設備的占地面積進行優化設計,提出“U”型智能包裝生產線,這樣既節省了空間,避免了排布管線過多,同時還能實現智能化包裝,提高了工作效率。
所設計的“U”型全自動包裝生產線主要由封箱模塊、碼垛模塊以及堆垛打包模塊等部分組成。

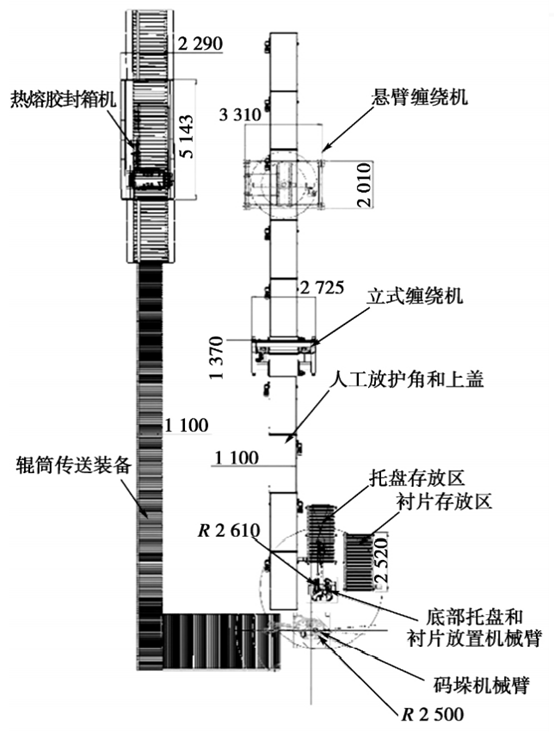

自動化包裝生產線布局

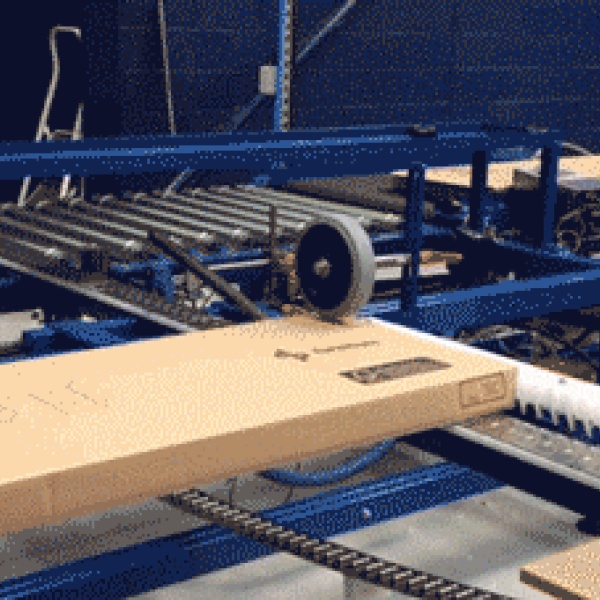

一、紙箱封箱設備
全自動熱熔膠封箱設備主要由推板裝置、壓板裝置、被動夾手裝置、傳送輥筒、前段電機、入口處光電傳感器、主動夾手裝置、長度方向夾手裝置、出口處光電傳感器、后段電機、橫梁、縱梁以及噴膠系統等部件組成。

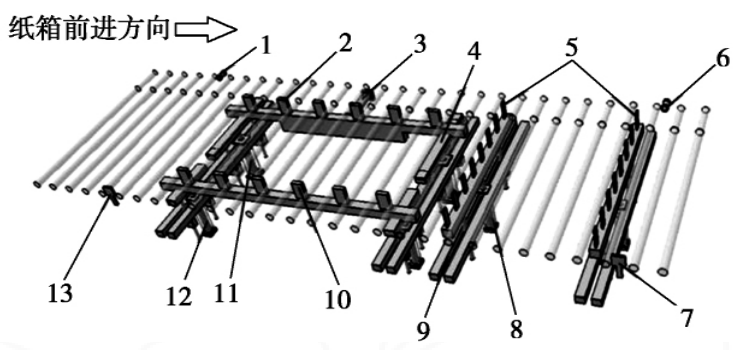

封箱設備主體結構示意圖
1、紙箱定位系統
定位系統的被動夾手裝置在水平方向上始終保持不動,在高度方向上則根據紙箱的進出情況由氣缸控制上下移動。主動夾手裝置除了要在高度方向上根據紙箱的進出情況由氣缸控制上下移動外,還要根據紙箱的寬度與被動夾手裝置相配合進行水平方向上的移動,從而對紙箱進行定位。
紙箱定位系統
2、膠合壓緊系統
本膠合系統主要由推板裝置和壓板裝置兩部分組成。壓板裝置下降到位后,推板裝置立即工作,沿軌道以20°的傾角將紙箱的右側面和前端面壓向紙箱涂膠部位,并維持約 1 s的壓緊時間,使熱熔膠充分膠合。
膠合熱壓系統初始狀態
膠合熱壓系統工作狀態
二、堆垛打包設備
產品完成內包裝后,通常采用集合、裝箱、捆扎、堆碼等后包裝方式,使產品形成一個合適的物流運輸包裝單元,以增加產品的外包裝強度,減少散包造成損失,提高倉庫與貨位利用率,提高物流效率,節省運輸成本,方便銷售。
江蘇力維智能包裝線
本條生產線所需的纏繞裝置由立式薄膜纏繞設備和旋臂式薄膜纏繞設備兩部分組成,整托紙箱經過縱橫十字交叉纏繞非常穩固,方便運輸。
1、縱向纏繞裝置
立式薄膜纏繞機的主要作用是對整托紙箱在垂直面內進行縱向纏繞,主要由機架、支撐架、旋轉軌道、壓板、薄膜拉伸夾持裝置以及薄膜截斷裝置等幾部分組成。
立式薄膜纏繞裝置

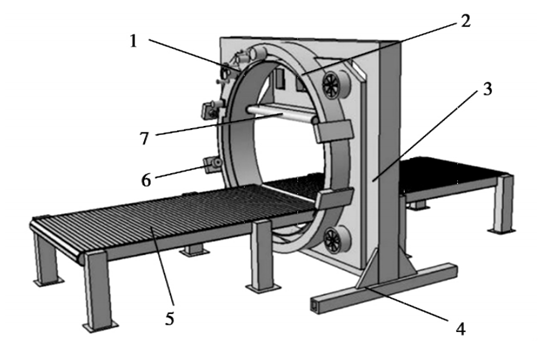

2、橫向纏繞裝置
旋臂式薄膜纏繞機的主要作用是對整個紙箱在水平面內再次進行橫向纏繞,由于不同家具的包裝紙箱碼放成的堆垛尺寸不一,因此采用窄幅薄膜螺旋纏繞法進行拉伸薄膜集裝,從而能靈活地適應堆垛的尺寸變化。
懸臂式薄膜纏繞裝置
文章信息來源論文《板式家具自動化包裝線的設計》
家具包裝作為家具設計的最后一環節,看似簡單實則復雜。板式家具自動化包裝線,實現了柔性化生產,生產效率高,而且包裝質量好,這對提高企業經濟效益具有重要意義。
