木材銑削的特點(diǎn)

與其他木材切削方式相比，銑削具有更多特點(diǎn)：

1.木工銑刀的旋轉(zhuǎn)速度高，柄銑刀可達(dá)10000 r/min，套裝銑刀也可達(dá)2000-6000 r/min。

2.切削厚度隨著刀齒在工件中的位置而變化。逆銑時(shí)，切削厚度由零增加到最大；順銑時(shí)，切削厚度由最大值減少到零。

3.屬于斷續(xù)切削過(guò)程，在工件表面留下有規(guī)律的波紋（運(yùn)動(dòng)不平度），在一個(gè)切削層內(nèi)，切削力起伏大，刀齒受到的機(jī)械沖擊也大。

4.不完全銑削情況下，某一瞬間通常是一個(gè)刀齒在切削木材，刀齒切削時(shí)間短，在空氣中冷卻時(shí)間長(zhǎng)，所以散熱好。

木材銑削加工工件表面的粗糙度

工件經(jīng)銑削后的表面，不可避免地仍具有一定的粗糙度。粗糙度包括下列各種不平度：

刀刃和刃磨表面的不平整在加工表面上留下的刀痕；

運(yùn)動(dòng)軌跡所產(chǎn)生的運(yùn)動(dòng)不平度（波紋）；

加工表面木纖維被撕裂、崩掉、劈裂等所引起的破壞性不平度；

刀具—工件－機(jī)床系統(tǒng)的振動(dòng)所引起的振動(dòng)性不平度；

木材年輪等各處質(zhì)地不同所引起的彈性恢復(fù)不平度；

木材本身的多孔性構(gòu)造等所引的構(gòu)造性不平度等。

上述各種類(lèi)型的不平度往往重疊交錯(cuò)出現(xiàn)。除構(gòu)造性不平度外，其它各類(lèi)不平度都可以通過(guò)改進(jìn)機(jī)床、刀具的設(shè)計(jì)和使用，改變或合理選用加工條件等降低或消除。

木材切削加工表面的缺陷與分析

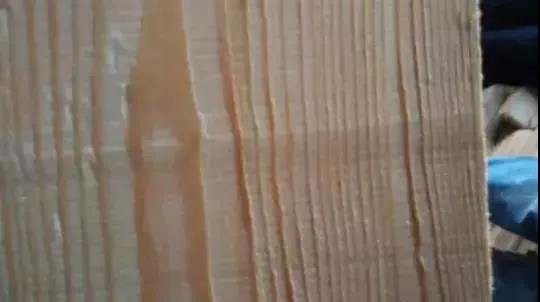

1.木紋凸起（弦切面）

類(lèi)型：三類(lèi)缺陷

特點(diǎn)：切削表面上早材與晚材部分不能形成相同的平滑表面而呈現(xiàn)凹凸?fàn)钅炯y，一般情況是晚材部分呈凸起狀。

產(chǎn)生原因：加工早材部和晚材部的硬度相差顯著的針葉材，切削高含水率的木材，以及使用磨損刀刃切削的場(chǎng)合最容易發(fā)生此種缺陷。

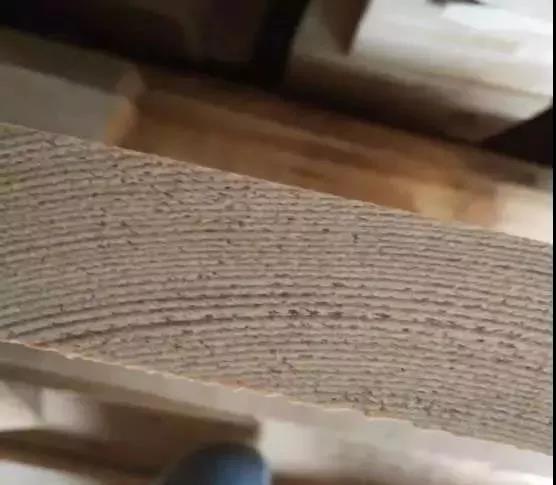

2.木毛刺（弦切面）

類(lèi)型：三類(lèi)缺陷

特點(diǎn)：木材表面纖維呈現(xiàn)豎起的木毛或絨毛狀的木毛。

產(chǎn)生原因：切削表面的纖維或纖維束的一端被切斷殘留在加工面。

3.波浪式刀痕（徑切面）

類(lèi)型：一類(lèi)缺陷

特點(diǎn)：切削表面不是理想平面，而是波浪狀表面。

產(chǎn)生原因：用裝有數(shù)個(gè)刀齒的回轉(zhuǎn)銑刀加工平面，游泳運(yùn)動(dòng)軌跡的原因而形成的。

4.木紋隆起（端面）

類(lèi)型：三類(lèi)缺陷

特點(diǎn)：切削表面的纖維被剝離形成的小凹陷。

產(chǎn)生原因：橫向切削早材和晚材的硬度相差顯著的針葉材時(shí)易發(fā)生此種缺陷。

5.刀痕（徑切面）

類(lèi)型：二類(lèi)缺陷

特點(diǎn)：切削時(shí)，第一次和第二次切削的軌跡在交界處切削表面上產(chǎn)生的差異。

產(chǎn)生原因：用便攜式手提刨進(jìn)行切削時(shí)產(chǎn)生的。

避免方法：減少切削深度，重合刨刀移動(dòng)軌跡等都可以減少刀痕切削缺陷的發(fā)生。

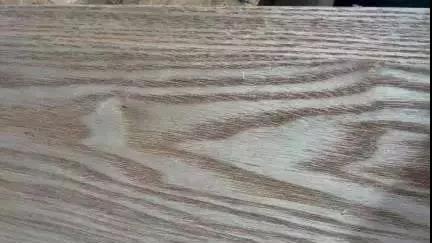

6.木紋剝離（弦切面）

類(lèi)型：三類(lèi)缺陷

特點(diǎn)：切削表面上，晚材的一部分從早晚材的分界處分離開(kāi)。

產(chǎn)生原因：用磨損刀具切削針葉材時(shí)，或給切削表面施加過(guò)大的切削力時(shí)易發(fā)生此種缺陷。

7.滾動(dòng)波紋及啃頭（徑切面）

類(lèi)型：二類(lèi)缺陷

特點(diǎn)：壓刨床等采用滾筒進(jìn)給方式時(shí)，滾筒沿板材長(zhǎng)度方向在一些部位留下的滾筒狀的凹痕，到達(dá)端部出現(xiàn)時(shí)稱為啃頭。

產(chǎn)生原因：出現(xiàn)滾筒凹痕因?yàn)槭菨L筒調(diào)整不當(dāng)，發(fā)生啃頭的原因主要是因?yàn)閴壕o機(jī)構(gòu)調(diào)整不當(dāng)或結(jié)構(gòu)設(shè)計(jì)不合理。

（啃頭）

（滾動(dòng)波紋）

8.屑片壓痕（徑切面）

類(lèi)型：二類(lèi)缺陷

特點(diǎn)：在切削表面留下的壓痕，一般呈現(xiàn)1cm左右長(zhǎng)度的白斑狀的痕跡。

產(chǎn)生原因：刀刃上附著切屑在切削表面留下的壓痕。

9.發(fā)生逆紋凹痕（弦切面）

類(lèi)型：三類(lèi)缺陷

特點(diǎn)：切削表面逆紋部分出現(xiàn)塊狀脫落或小纖維剝離而出現(xiàn)的凹痕。

產(chǎn)生原因：被切削材的纖維方向與切削方向成小角度傾斜時(shí)或切削斜紋理木材時(shí)，特別是切削含節(jié)子的木材時(shí)，易此種缺陷。

避免方法：切削節(jié)子的時(shí)候最好要有一定的刃傾角，并選擇適當(dāng)?shù)那邢鳁l件。

分析：銑削加工時(shí)，可以避免出現(xiàn)二、三類(lèi)缺陷，但出現(xiàn)一類(lèi)缺陷是不可避免的。為了獲得良好的加工表面，可用磨削或用刨削方式進(jìn)行精加工。

但是，在使用平面刨削方式進(jìn)行加工時(shí)，由于機(jī)械、刀具調(diào)整不好，切削參數(shù)選擇不適當(dāng)，這時(shí)也會(huì)出現(xiàn)二類(lèi)和三類(lèi)缺陷。

因此，恰當(dāng)調(diào)整切削加工機(jī)械、刀具，選擇設(shè)定適當(dāng)?shù)那邢鲄��?shù)是必須的。

家居行業(yè)技術(shù)咨詢電話13301505755

文章來(lái)源：網(wǎng)絡(luò)

時(shí)開(kāi)紐數(shù)控

歡迎關(guān)注家居薈

長(zhǎng)按二維碼即可關(guān)注家居薈公眾號(hào)，了解更多有用和有趣的家居知識(shí)！
