木門的技術規范與尺寸核算,你造嗎?

时间:2021-01-16     【转载】   来自:門業視界   阅读



據了解,現在家居建材市場上的木門中有70%-80%是定制木門。一般流程是到店里看中門的樣式、顏色后,再和商家談價格,談好價格后由木門銷售點的工作人員到消費者家中量尺寸,量完尺寸后就可以將木門樣式、尺寸匯報到木門生產廠,開始生產木門。



一、木門生產技術規范:


1.同一立面雖然洞口高度不一,但木門安裝完成面高度應統一、整齊美觀。

2.隱形門開了鎖孔、左右圖案不對稱、百頁是有方向的,方向錯了就全錯了,最懶的辦法是現場開鎖孔。

3.門扇表面有凸出壓線,不適合做推拉門,因為兩扇門間隙大,漏光。

4.玻璃厚度變了,壓線尺寸也得變。

5.輪椅通過最小空間:門扇開啟的凈寬不得小于0.80m。

6.裝隱藏式閉門器的門厚最小是50mm,頂部擋門條厚度18mm以上。

7.大家會記住裝門鎖部位要實木填實,閉門器、地彈簧、貓眼、防盜鏈等部位也應填實。

8.裝鎖邊挺最小寬度90mm。

9.折疊門、地彈門、單軌推拉門要記得門邊倒圓角。

10.如果工藝水平不夠,不同部件對接處用工藝縫處理。




二、木門尺寸的核算方式及計算公式


大家都知道,門安裝前的門洞測量工作是非常重要的,它會直接影響到門安裝的質量與美觀。那么,如何準確測量門安裝所需的尺寸呢?

門洞的測量可以分為三個方面



門洞高度的測量,用皮尺按圖示從貼磁磚的表面或預貼磁磚水平線位置量至門洞的最高處,量測三次算出平均值作為門洞的高。



門洞寬度的測量,用皮尺按圖示水平量測門洞的寬度,量測三次的最小值作為門洞的寬。



門洞墻體厚度的測量,用皮尺按圖示水平量測門洞墻體的厚度,量測三次的最大值作為門洞墻體的厚度。

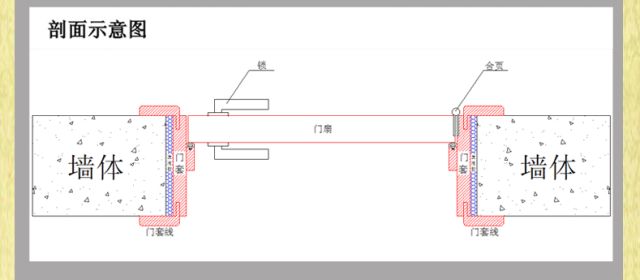

木門尺寸的核算方式及公式


【一】正常門


1. 門扇高 = 洞口高-50/外形高-40;門扇寬=洞口寬-80/外形寬-65;


洞口與外形之差即安裝縫隙,也就是發泡膠尺寸,高有1公分,套板按4公分算(我們現在正常的套板厚3.6公分),所以高減5公分,寬減4*2=8公分。即門洞變外形高減1公分,寬減1.5公分(外形減40即冒頭的厚度,外形減65即豎板的厚度。)


豎板高 =(外形高-28/門扇高+12)*墻厚=2;

(門扇加12公分即上縫隙4公分,下縫隙8公分)


頂蓋寬=(外形寬-78/門扇寬-13)*墻厚=1

(即凸臺尺寸)


2. 新工藝套板(實木新工藝和模壓新工藝都一樣)2公分的實芯多層板

門套套板高=(洞口高-20)*墻厚=2;

頂蓋不變*墻厚=1;

窗套套板高=(洞口高-20)*墻厚=2;

頂蓋不變*墻厚=1塊。


★若為四方窗套

四方窗套套板高=(洞口高-40)*墻厚=2,上下頂蓋不變*墻厚=2

如果有特殊情況,則依照客戶要求的套板厚度計算。


3.木地板(也就是吊腳)

門扇高=未鋪木地板時門扇高-木地板,寬度不變。套板高寬不受木地板影響。


4.直墻(門邊沒有墻垛)

門扇寬=正常門扇寬-35(一面)/70(雙面);門扇高度不變,頂蓋隨著門扇寬度的變化而變化,套板高度不變。線條的寬度不樣,減的數據不一樣,(7公分寬的一面減45,兩面減90,線條越寬,數字減得越大)。

上方直墻:按正常下單后高度再減35公分。




【二】異形門

1.門帶亮窗

豎板=洞口高-40/外形高-30;上冒頭=門扇寬-13(凸臺尺寸)。

下冒頭=上冒頭+20,雙面噴漆;玻璃壓條=線條長度。

門扇高=客戶要求高度,門扇寬和正常門一樣(門扇寬=洞口寬-80/外形寬-65)。

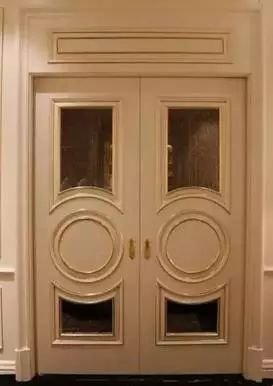

2.對開門

(1)不挫口

門扇寬=[(洞口寬-90/外形寬-75)÷2],門扇高和正常門一樣。

冒頭=(洞口寬-90/外形寬-75)*墻厚=1豎板高度和正常門一樣。


(2)挫口1公分

門扇寬=[(洞口寬-90/外形寬-75)+20]÷2,門扇高和正常門一樣。

冒頭=(洞口寬-90/外形寬-75)*墻厚=1,豎板高度和正常門一樣。

注:和客戶溝通對開門的采口方向

①人在外,右外開;

②人在外,右內開;

③人在外,左外開;

④人在外,左內開。


3.子母門

小門門扇寬={(洞口寬-90/外形寬-75)+20} *0.3

大門門扇寬={(洞口寬-90/外形寬-75)+20)*0.7,門扇高和正常門一樣。

冒頭=(洞口寬-90/外形寬-75)*墻厚=1,豎板高度和正常門一樣。



4.對開門(子母門)帶亮窗

上冒頭=洞口寬-90/外形寬-75,下冒頭=上冒頭+20

豎板=洞口高-40/外形高-30,小豎板=豎板-門扇高-40

下冒頭和小豎板要雙面噴漆,玻璃壓條=下冒頭長*4+小豎板*8



5.推拉門(帶護板)

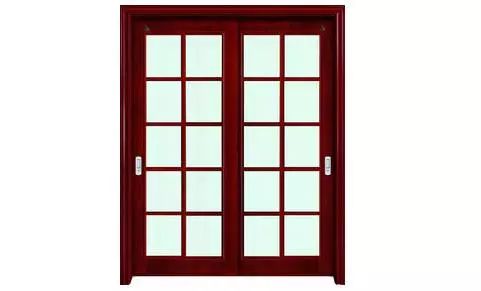

(單滑門)門扇高=洞口高-100/外形高-75,豎板高=門扇高

(雙滑門):門扇寬=【(洞口寬-90/外形寬-75)+100】÷2

(三滑門):門扇寬=【(洞口寬-90/外形寬-75)+200】÷3

(四滑門):門扇寬=【(洞口寬-90/外形寬-75)+200】÷4 依次類推

冒頭=洞寬,槽深60mm寬100mm,總厚度為100mm


6.(1)推拉門(滑門)帶亮窗:

豎板=洞口高-45/外形高-40,小豎板=豎板-門扇高-60;

上冒頭=洞口寬(外形寬),下冒頭=洞口寬-95/外形寬-75;

★1米以上寬的亮窗中間加根框

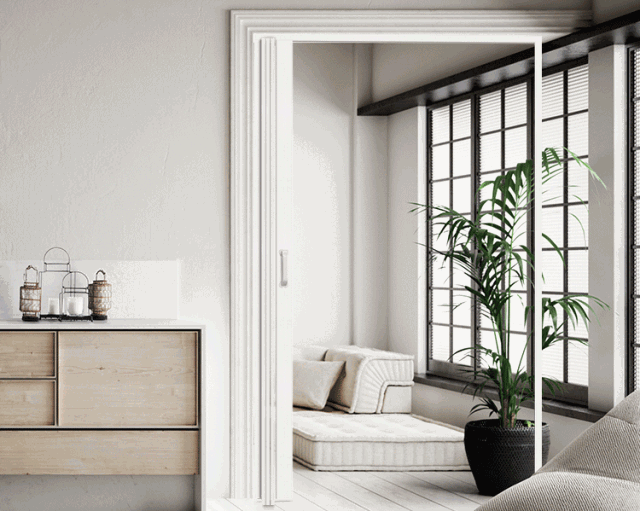

(2)暗推拉門

門扇高=門洞高-100;門扇寬=門洞寬-35;豎板=門洞高-40*墻厚=1塊,共3塊豎板。

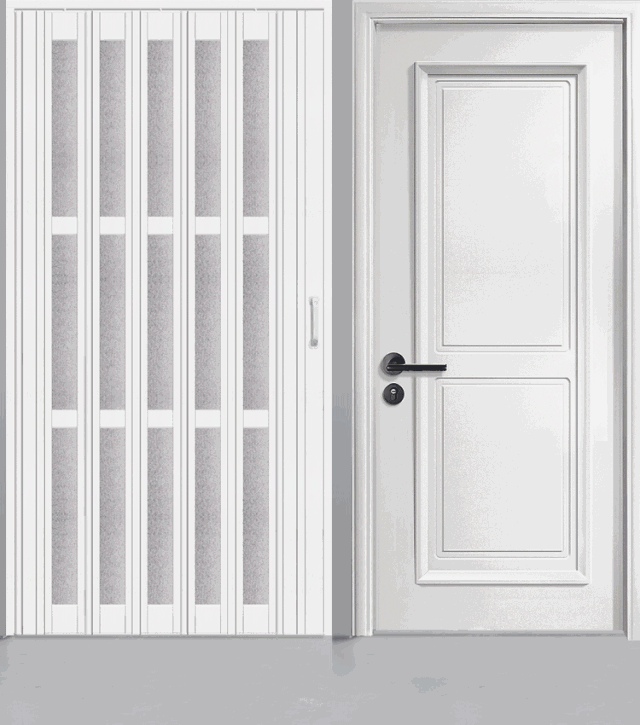

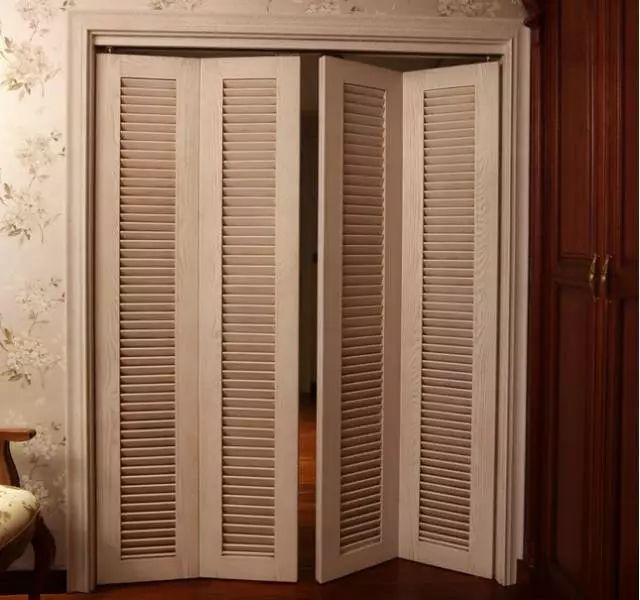

7.折疊門:滑軌式折疊和平開式折疊




● 滑軌式折疊(針對槽深40mm)

門扇高=洞口高-75(冒頭厚)-15(縫隙);門扇寬=(洞口寬-90)÷2,

豎板高=洞口高-65;冒頭=洞口寬,

槽深40mm寬50mm,總厚度為65mm,如果槽深≠40mm,則自行根據公式計算。



● 平開式折疊

門扇高=洞口高-50/外形高-40;門扇寬=[[洞口寬-80/外形寬-65]-4]*扇數

豎板高=(外形高-28/門扇高+12)*墻厚=2

(門扇加12公分即上縫隙4公分,下縫隙8公分)

頂蓋寬=(外形寬-78/門扇寬-13)*墻厚=1

(即凸臺尺寸)



8.外掛推拉門


單扇

門扇高=洞口高-10/外形高-10;門扇寬=洞口寬

套板高=洞口寬-40,冒頭=洞口寬*墻厚

木方=(洞口寬+門扇寬)*60*40

異形套線長=木方長=24,寬=72,高=102


雙扇

門扇寬=(洞寬=100)÷2

木方=(洞口寬+1扇門寬)*105*40

異形套線,兩頭封板。

異形套線長=木方長+24,寬=105,高=102



二、地彈簧門計算方式:


門扇高度=外框尺寸-套板厚度-25

門扇寬度=外框尺寸-套板厚度*2-12(說明根據門扇的扇數減的縫隙尺寸不一樣)

豎板=外框尺寸-套板厚度

橫板=外框尺寸


注意:地彈簧門門扇下方要加10公分的實木。


三、隱形門計算方式:



注意:隱形門套板總厚度為5公分,門扇只能做實木工藝,門扇三方要采口,溝通合頁是專用合頁。


門扇高度=外框尺寸-52(不是凸臺,凸臺再減-10)

門扇寬度=外框尺寸-88(不是凸臺,凸臺再減-20)

豎板=外框尺寸-20(為2公分套板)

橫板=外框尺寸


配套板:

豎板=(外框尺寸-40)門扇厚度*20

橫板=(外框尺寸-40)*20


配密度板:

豎板=(外框尺寸-50)*10

橫板=(外框尺寸-80)*10
