常見木門尺寸測量方法大全!

时间:2019-09-16        阅读



門在室內家裝中扮演重要角色,門是分割有限空間的一種實體,它的作用是可以連接和關閉兩個或多個空間的出入口。

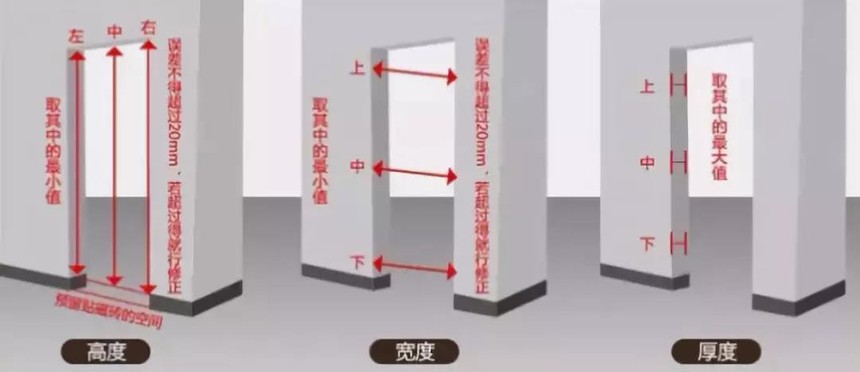

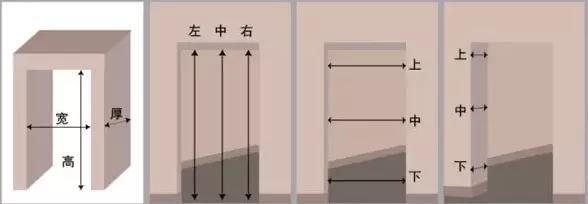

門洞測量的三個維度



門洞高度的測量

用皮尺按圖示從貼磁磚的表面或預貼磁磚水平線位置量至門洞的最高處,量測三次算出平均值作為門洞的高。




門洞寬度的測量

用皮尺按圖示水平量測門洞的寬度,量測三次的最小值作為門洞的寬。


門洞墻體厚度的測量

用皮尺按圖示水平量測門洞墻體的厚度度,量測三次的最大值作為門洞墻體的厚度及門洞的厚度。




規則門尺寸的核算方式及公式

門扇高 = 洞口高-50/外形高-40

門扇寬=洞口寬-80/外形寬-65


注意:

①洞口與外形之差即安裝縫隙,也就是發泡膠尺寸,高有1公分,套板按4公分算;


②我們現在正常的套板厚3.6公分),所以高減5公分,寬減4*2=8公分;即門洞變外形高減1公分,寬減1.5公分;


③外形減40即冒頭的厚度,外形減65即豎板的厚度


若有木地板(也就是吊腳),門扇高=未鋪木地板時門扇高-木地板,寬度不變。套板高寬不受木地板影響。


若門邊有墻垛,門扇寬=正常門扇寬-35(一面)/70(雙面);門扇高度不變,頂蓋隨著門扇寬度的變化而變化,套板高度不變。


線條的寬度不樣,減的數據不一樣,(7公分寬的一面減45.兩面減90.線條越寬,數字減得越大)


異型門尺寸的核算方式及公式

1.帶亮窗

以往的門大多是上面帶有一塊可開啟的玻璃體,現在的裝修中為了保持原有的方式,使室內的光線充足,所以出現了亮框,就是把上面的活動框改為只安裝玻璃的方式,也是門亮框。


豎板=洞口高-40/外形高-30;

上冒頭=門扇寬-13(凸臺尺寸);

下冒頭=上冒頭+20,雙面噴漆;

玻璃壓條=線條長度;

門扇高=客戶要求高度,門扇寬和正常門一樣(門扇寬=洞口寬-80/外形寬-65)。




2.對開門

對開門也叫雙開門,對開門是指兩個門扇的門。一般在門洞寬度較大時,為了開啟方便與美觀而設計成對開門。


(1)不挫口

門扇寬=[(洞口寬-90/外形寬-75)÷2],門扇高和正常門一樣。


冒頭=(洞口寬-90/外形寬-75)*墻厚=1豎板高度和正常門一樣。


(2)挫口1公分

門扇寬=[(洞口寬-90/外形寬-75)+20]÷2,門扇高和正常門一樣。


冒頭=(洞口寬-90/外形寬-75)*墻厚=1,豎板高度和正常門一樣。


注意:

和客戶溝通對開門的采口方向

人在外,右外開

人在外,右內開

人在外,左外開

人在外,左內開




3.子母門

子母門是一種特殊的雙門扇對開門,由一個寬度較窄的門扇(子門)與一個較寬的門扇(母門)構成。該門整體較為美觀。


♦小門門扇寬={(洞口寬-90/外形寬-75)+20} *0.3。


♦大門門扇寬={(洞口寬-90/外形寬-75)+20)*0.7,門扇高和正常門一樣。


♦ 冒頭=(洞口寬-90/外形寬-75)*墻厚=1,豎板高度和正常門一樣。




4.對開門(子母門)帶亮窗

♦ 上冒頭=洞口寬-90/外形寬-75,下冒頭=上冒頭+20;


♦ 豎板=洞口高-40/外形高-30,小豎板=豎板-門扇高-40;


♦ 下冒頭和小豎板要雙面噴漆,玻璃壓條=下冒頭長*4+小豎板*8


5.推拉門(帶護板)

♦ 單滑門:門扇高=洞口高-100/外形高-75,豎板高=門扇高


♦ 雙滑門:門扇寬=【(洞口寬-90/外形寬-75)+100】÷2


♦ 三滑門:門扇寬=【(洞口寬-90/外形寬-75)+200】÷3


♦ 四滑門:門扇寬=【(洞口寬-90/外形寬-75)+200】÷4




6.推拉門(滑門)帶亮窗

推拉門是一種家庭常用門,指可以推動拉動的門。隨著技術的發展與裝修手段的多樣化,推拉門從傳統的板材表面,到玻璃、布藝、藤編、鋁合金型材,從推拉門、折疊門到隔斷門,推拉門的功能和使用范圍在不斷擴展。


♦ 豎板=洞口高-45/外形高-40,小豎板=豎板-門扇高-60


♦ 上冒頭=洞口寬(外形寬),下冒頭=洞口寬-95/外形寬-75


7.暗推拉門

門扇高=門洞高-100;門扇寬=門洞寬-35;豎板=門洞高-40*墻厚=1塊,共3塊豎板


8.折疊門

折疊門是指開啟過程門扇能夠折疊的門。它又可分為平開折疊門和推拉折疊門兩種基本類型。由于折疊門在開啟中門扇能夠折疊,因而占用空間較小


(1)滑軌式折疊(針對槽深40mm)

♦ 門扇高=洞口高-75(冒頭厚)-15(縫隙)


♦ 門扇寬=(洞口寬-90)÷2,


♦ 豎板高=洞口高-65;冒頭=洞口寬


槽深40mm寬50mm,總厚度為65mm,如果槽深≠40mm,則自行根據公式計算。


(2)平開式折疊

♦ 門扇高=洞口高-50/外形高-40


♦ 門扇寬=[[洞口寬-80/外形寬-65]-4]*扇數


♦ 豎板高=(外形高-28/門扇高+12)*墻厚=2




9.外掛推拉門

(1)單扇

門扇高=洞口高-10/外形高-10;門扇寬=洞口寬


套板高=洞口寬-40,冒頭=洞口寬*墻厚


木方=(洞口寬+門扇寬)*60*40,異形套線如圖3


異形套線長=木方長=24,寬=72,高=102


(2)雙扇

門扇寬=(洞寬=100)÷2


木方=(洞口寬+1扇門寬)*105*40,異形套線如圖3


異形套線,兩頭封板


異形套線長=木方長+24,寬=105,高=102




10.地彈簧門

地彈簧門是自動門軌道 用高強度、耐磨鋁材制成。能簡單切割,即使在店鋪等各種開口寬度的地方,也可以現場調整、用最佳尺寸進行安裝。


門扇高度=外框尺寸-套板厚度-25


門扇寬度=外框尺寸-套板厚度*2-12(說明根據門扇的扇數減的縫隙尺寸不一樣)


豎板=外框尺寸-套板厚度


橫板=外框尺寸




11.隱形門

隱形門是一種不用門框,不用鎖,外面也不裝把手的門。關上后不易直接觀察出門的形狀、大小、樣式。


門扇高度=外框尺寸-52(不是凸臺,凸臺再減-10)


門扇寬度=外框尺寸-88(不是凸臺,凸臺再減-20)


豎板=外框尺寸-20(為2公分套板)


橫板=外框尺寸


配套板:

豎板=(外框尺寸-40)門扇厚度*20

橫板=(外框尺寸-40)*20


配密度板:

豎板=(外框尺寸-50)*10

橫板=(外框尺寸-80)*10
