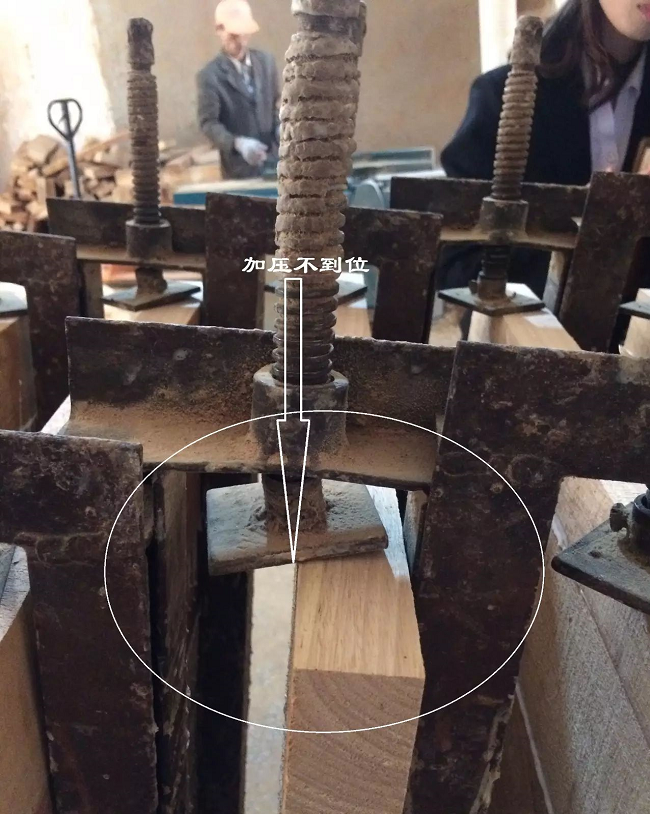

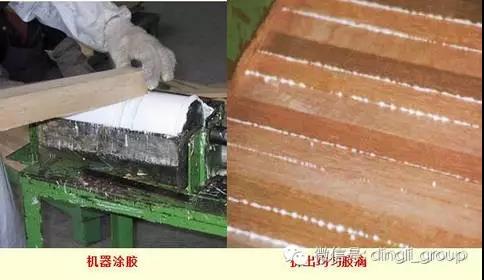

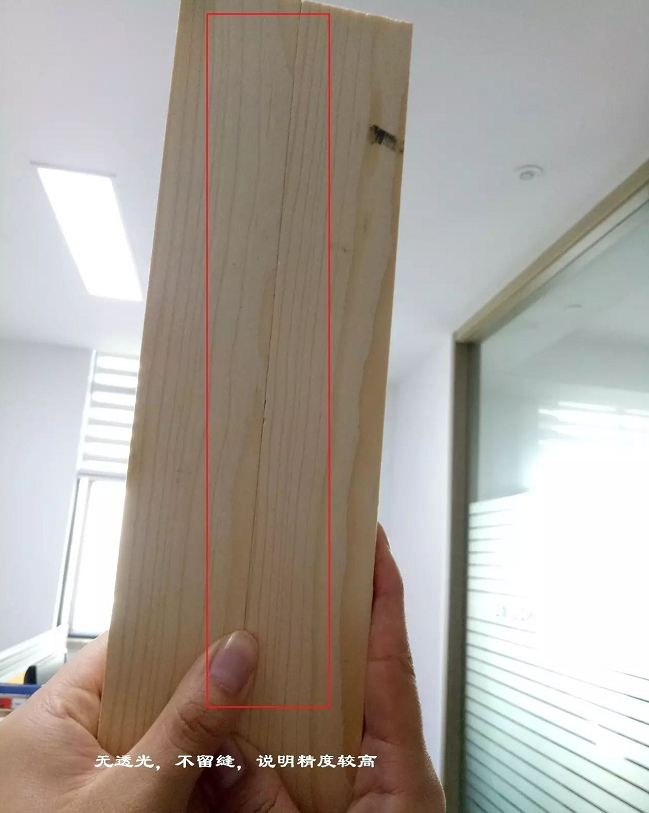

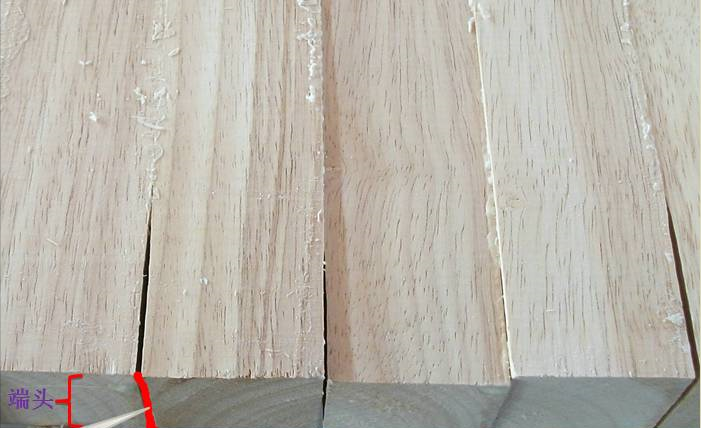

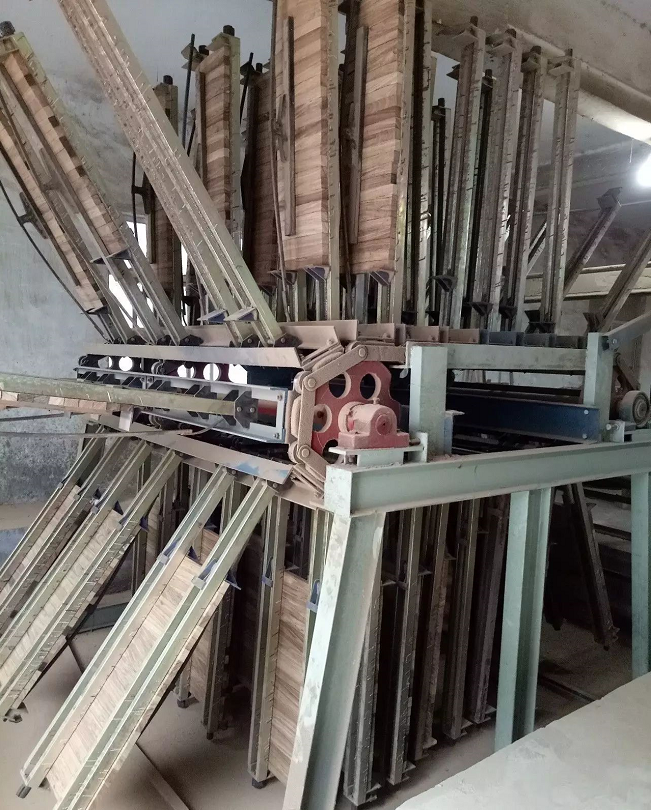

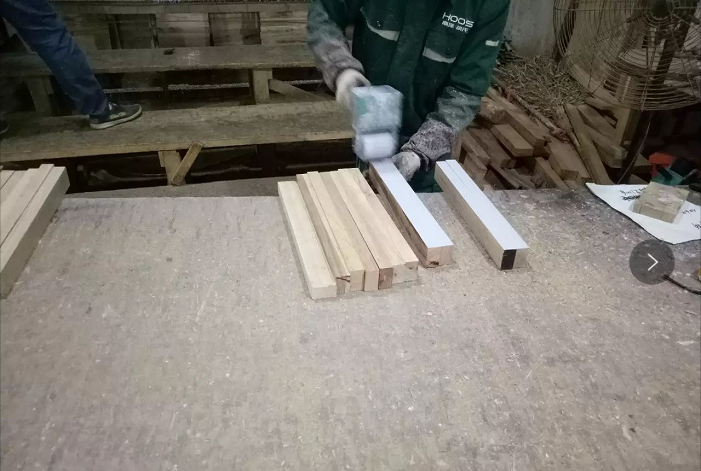

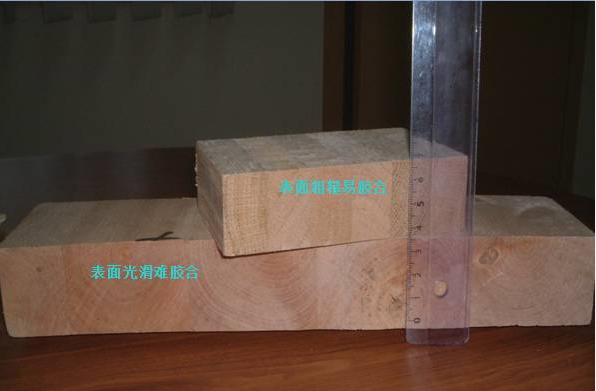

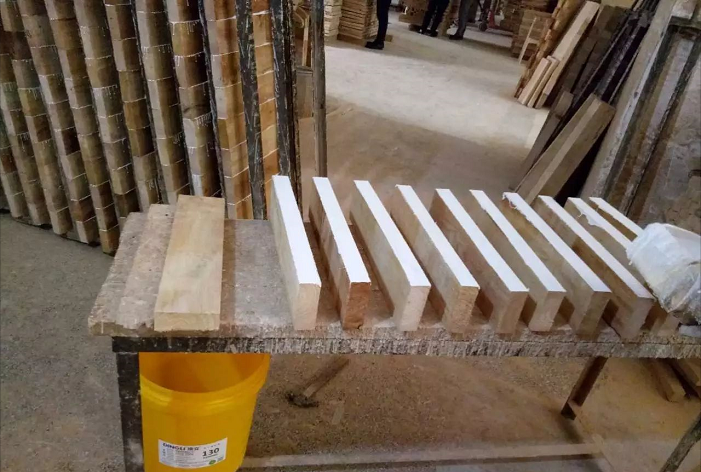

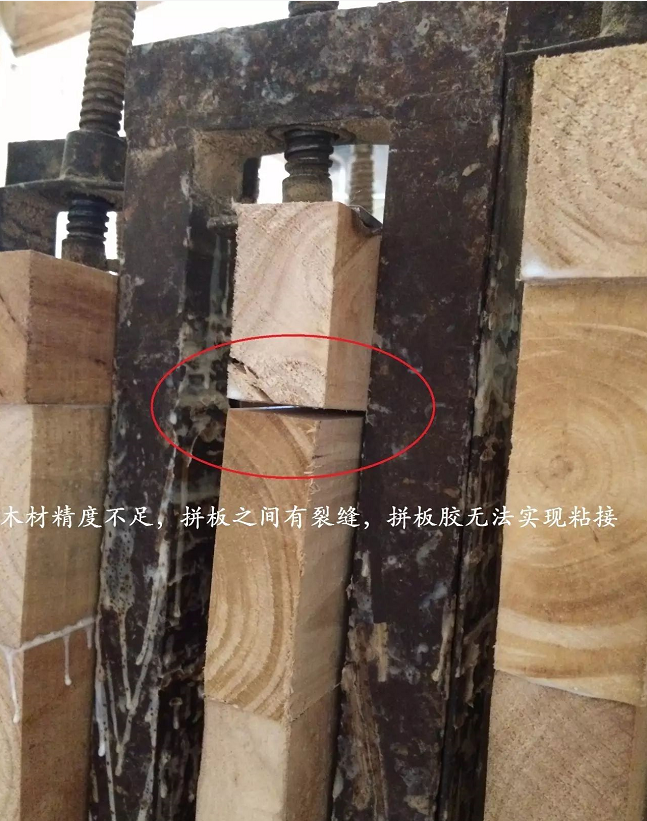

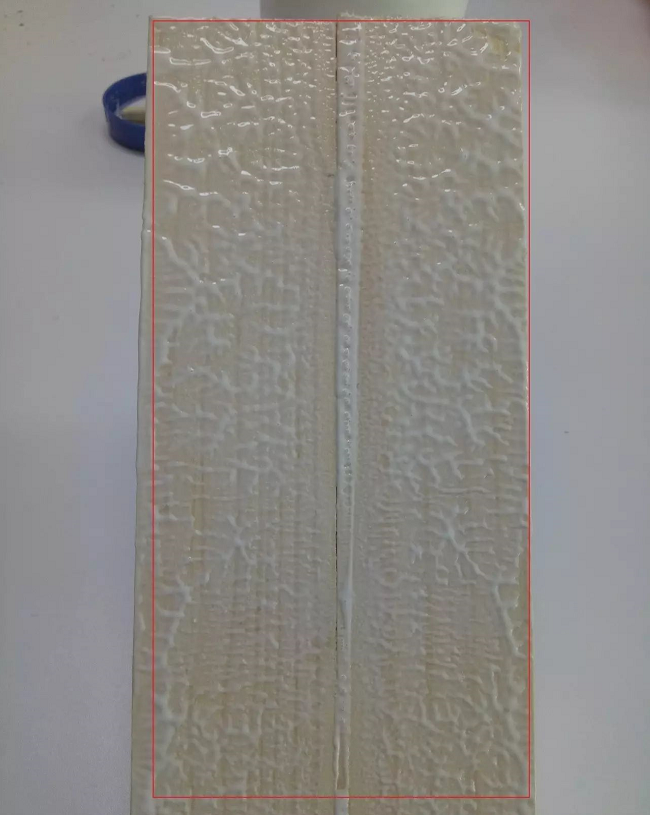

|
家居薈|拼板開裂原因及解決方案时间:2019-10-22 阅读 隨著拼板工藝的不斷改進,產(chǎn)品質量也得到了較大的提高。但是,由于各個企業(yè)生產(chǎn)方式不同,工藝水平不同,實木拼板或集成材作為實木制品生產(chǎn)的主要原料,在生產(chǎn)和制成品中,如果生產(chǎn)工藝條件控制不好,很容易出現(xiàn)翹曲,嚴重的還會出現(xiàn)開裂現(xiàn)象。 這不但嚴重影響了產(chǎn)品的質量、美觀和使用壽命,更會遭到消費者的投訴,損害了企業(yè)信譽,造成經(jīng)濟損失。此問題一直受到關注!所以本篇文章特意為大家收集木材拼板開裂的原因和解決方案。 拼板開裂原因及解決方案 一、材料問題 1、木材精度(平整度)不足 基材精度存在的誤區(qū):很多中小型用戶認為,板材不平整沒關系,膠水能夠把縫隙填平。(完全錯誤的想法,膠水只能在均勻形成連續(xù)膜的情況下才能產(chǎn)生粘接力) 檢查板材是否平整的最簡單方法:將幾塊木材用手擠壓,觀察是否有縫隙。 基材表面處理 1)基材表面處理應在用膠前24小時之內進行。 2)保持工具鋒利以避免毛面。 3)砂光:用50號或更細砂紙,以避免毛面。 4)刨光:避免表面有洞,不平和表面磨損。 5)打膩子:避免表面太光滑。 6)鋸切:避免鋸切產(chǎn)生劃痕和小洞。 7)木材表面經(jīng)加工處理后應盡快用膠.木材本身的大小變化會導致夾合壓力不均和接口開裂。 二、膠水問題 1、使用的膠水型號和材質不合適 使用的膠水型號與材質不合適,會導致拼板膠強度低,拼板時粘不牢、易開膠。 2、膠水配比不對 拼板膠是靠固化劑與主膠產(chǎn)生化學反應產(chǎn)生粘接力,拼板膠主膠自身強度偏低,所以按標準調配固化劑至關重要,使用時固化劑配比偏低,粘接強度、耐水性明顯下降,開裂率大幅上升。 頂立拼板膠具有常溫快速固化、耐水、耐候、耐熱、耐強溶劑、粘接強度高等特性,適用于集成材、高檔家具、高級膠合板、裝飾板、復合地板等木制品的指接、榫接、拼接、安裝、制作?烧辰娱熑~材、針葉材、硬木等木質材料、無機材料等。 立特效型拼板膠950 三、機器問題 1、加壓不到位 壓力不足或加壓時壓力不均產(chǎn)生應力變形,加壓時要對稱多次(3次以上)逐步加力,最后達到設定壓力,不要一步到位。 2、養(yǎng)生時間不足 若養(yǎng)生不足易造成后期加工后膠線開裂及下陷。 拼板集成材應至少放置24小時后才能進行表面處理;特別是光滑的表面處理需放置更長時間;熱壓和高頻膠合的板材可較快進行下一步的加工。 四、施工問題 1、涂膠、混凝是器具帶水作業(yè) 涂膠用的刷子或者棍子及混膠用的器具,在使用前必須保證干爽。但在一些工廠,工人在前一天操作完時,將涂膠器具泡在水里,等第二天早上再取出,雖然經(jīng)過簡單處理,但還是開始了含水作業(yè),這可能導致拼板的局部出現(xiàn)開裂現(xiàn)象。 2、固化劑配比之后較長時間未使用 一般固化劑調配后夏天在40分鐘內用完,冬季在1小時內用完;若發(fā)泡會導致性能下降。 實木家具制作過程中,拼版是一項重要的工藝,也是家具制造中最重要的一步。今天的知識分享就到這里,希望對你有所幫助。 家居行業(yè)技術咨詢電話13301505755 文章來源:網(wǎng)絡 頂立無醛膠 歡迎關注家居薈 長按二維碼即可關注家居薈公眾號,了解更多有用和有趣的家居知識! |
