復(fù)合木門主要由門扇、門框（門套）組成。今天我們就來講講關(guān)于門扇的相關(guān)內(nèi)容。

門扇內(nèi)部填充料種類比較多，常用的填充材料主要有空心刨花板、網(wǎng)格中密度纖維板、蜂窩紙、間隔實(shí)木條、實(shí)木、其他材料（秸稈刨花板、輕質(zhì)纖維板等）。

由于不同的填充材料性能不同，因此門扇具有不同性能，下面介紹幾種主要填充材料：

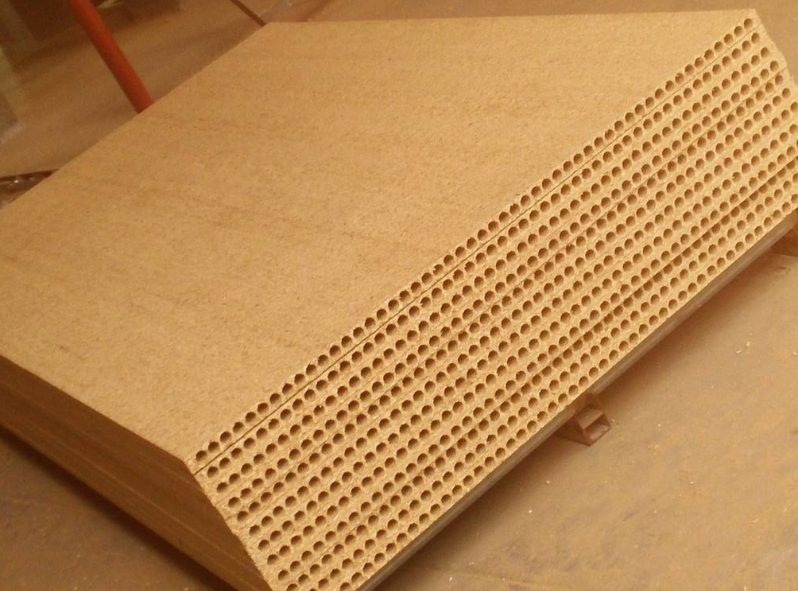

1、空心刨花板

具有較好的抗壓、隔聲、保溫等特點(diǎn)，幅面規(guī)格比較大，厚度精度高，性能穩(wěn)定，所以采用空心刨花板作為填料的木門抗壓、隔聲、保溫等性能較好，且成品尺寸穩(wěn)定、不易變形、平整度高。

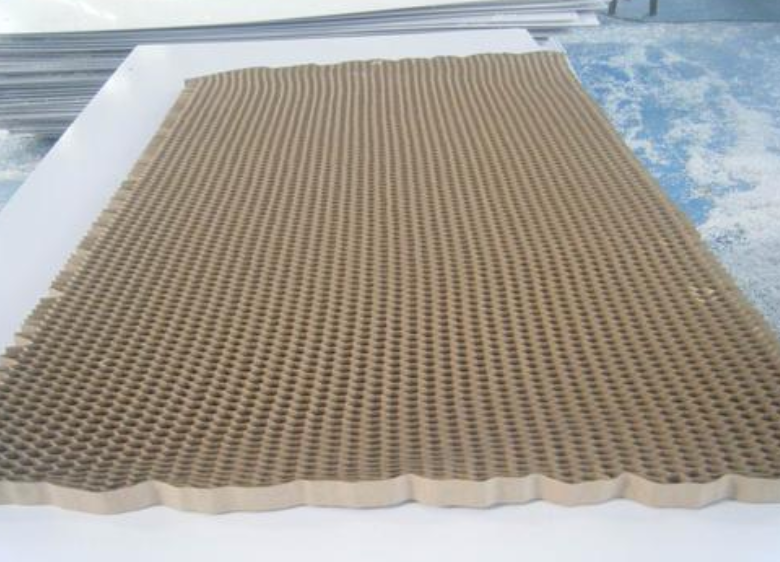

2、蜂窩紙

在國(guó)外的木門生產(chǎn)中大量使用，現(xiàn)在國(guó)內(nèi)對(duì)蜂窩紙的應(yīng)用也越來越多，其優(yōu)點(diǎn)是價(jià)格低廉，質(zhì)量輕，減少了對(duì)五金件以及門框承重的要求，但是木門的隔聲、保溫、抗壓等性能低于采用空心刨花板的木門。

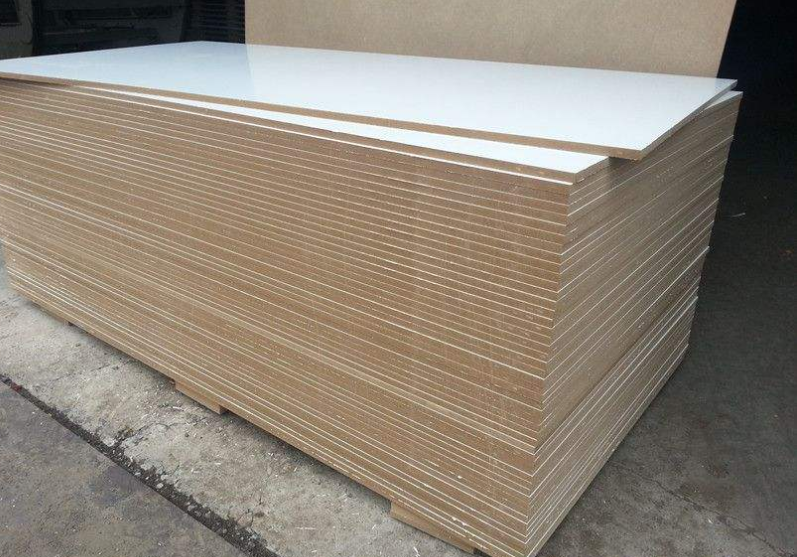

3、網(wǎng)格中密度纖維板

一般為利用中密度纖維板加工某種產(chǎn)品的剩余料，這種填充材料價(jià)格低廉，產(chǎn)品性能與蜂窩紙類似，但是比蜂窩紙?zhí)盍弦�重�?/span>

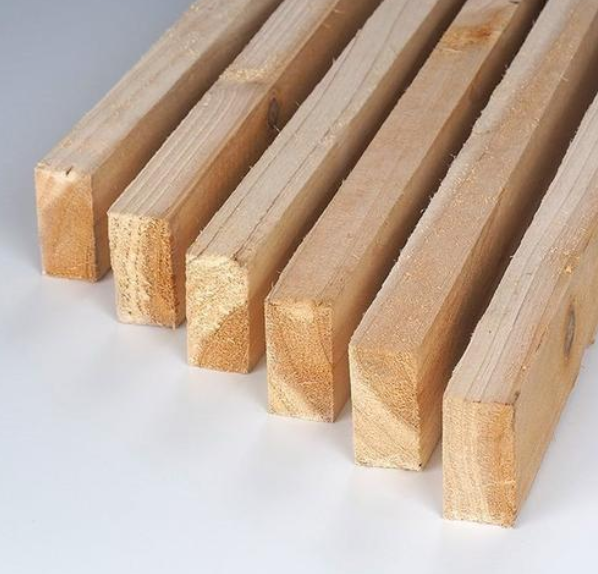

4、實(shí)木條

一般采用加工余料制作而成，在傳統(tǒng)的木門加工中應(yīng)用比較多，加工工藝簡(jiǎn)單，隨著生產(chǎn)工藝的優(yōu)化以及機(jī)械化加工的發(fā)展，這種材料用得越來越少。

熱壓復(fù)合對(duì)木門的生產(chǎn)是至關(guān)重要的，很多企業(yè)在木門的生產(chǎn)中，出現(xiàn)門扇變形與本工序密切相關(guān)。為了減少或避免門扇變形，在此工序應(yīng)該重點(diǎn)控制以下幾個(gè)方面：

1、涂膠要均勻，涂膠量要適宜

若涂膠量過少，容易造成膠接面缺膠，產(chǎn)生開膠現(xiàn)象；若涂膠量過多，不僅浪費(fèi)膠液，而且由于膠層過厚，固化時(shí)間長(zhǎng)，膠層處容易產(chǎn)生開裂。

2、熱壓溫度不宜過高

溫度越高，熱壓后門扇冷卻所需時(shí)間越長(zhǎng)，而且木材及木質(zhì)材料越容易產(chǎn)生塑性變形。在使用聚醋酸乙烯酯乳液（PVAc，俗稱乳白膠）和脲醛樹脂（UF）膠黏劑時(shí)，熱壓溫度一般控制在90～95 ℃范圍內(nèi)。

3、熱壓時(shí)，要確保熱壓機(jī)的上下壓板溫度一致；要保證門扇兩面的溫度均勻一致，溫度上升同步。

4、熱壓后，對(duì)門扇要進(jìn)行合理地冷卻，確保門扇兩面均勻散熱。不能將門扇直接堆放，否則很容易出現(xiàn)門扇變形現(xiàn)象。

5、此工序也可以采用冷壓，但是采用冷壓工藝，膠黏劑固化時(shí)間長(zhǎng)，木門質(zhì)量穩(wěn)定性差，而且問題多數(shù)會(huì)出現(xiàn)在木門出廠后。一般情況下，不推薦使用冷壓工藝。

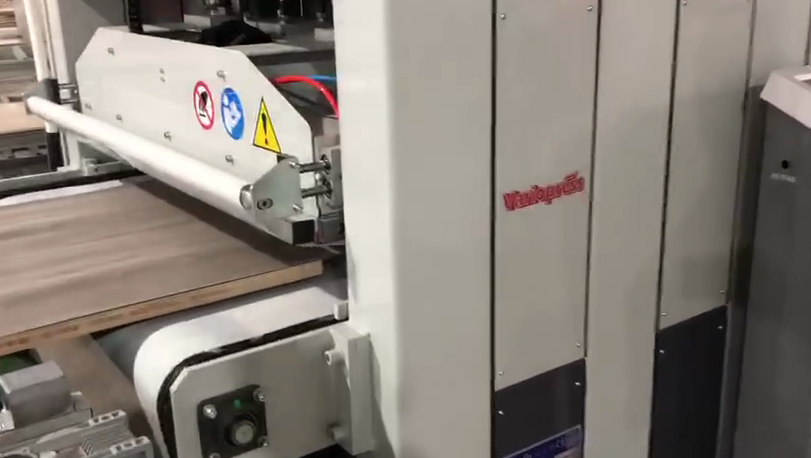

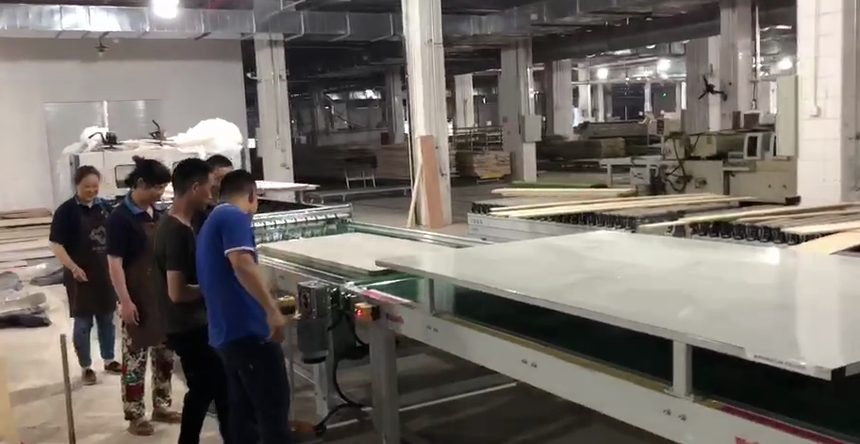

萬銳熱壓生產(chǎn)線

以上就是復(fù)合木門關(guān)于門扇知識(shí)的相關(guān)介紹，更多精彩請(qǐng)繼續(xù)關(guān)注家居薈。

家居行業(yè)技術(shù)咨詢電話13301505755

萬銳機(jī)械

歡迎關(guān)注家居薈

長(zhǎng)按二維碼即可關(guān)注家居薈公眾號(hào)，了解更多有用和有趣的家居知識(shí)！
