定制家具結構的設計

时间:2021-01-07     【转载】   来自:木工刀具論壇   阅读



1 常規連接結構設計


目前定制家具最常見的連接方式是用偏心連接件實現柜體板件連接,用暗鉸鏈安裝門板。使用偏心連接件常會暴露安裝孔位,在旁板和擱板上留下多處孔洞,降低了美觀性。但如基于32mm系統進行設計,可在板件上打出成排的孔,既增加了空間儲存的柔性,也起到一定的裝飾效果。在結構五金的選擇上應盡可能選擇孔位尺寸相同的連接件,以較好地服務產品模塊的互換性。


2 隱形連接結構設計

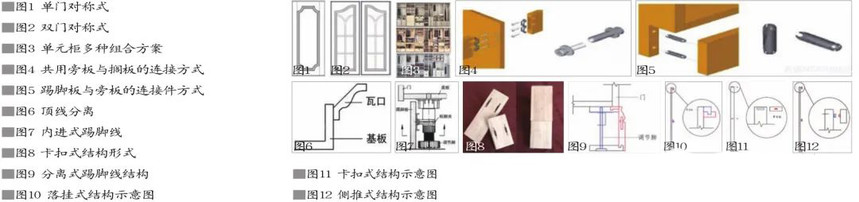

相比三合一偏心連接件,隱形連接件雖然不會在旁板和擱板表面留下可見孔位,但連接方式設計卻很復雜的。復雜之處主要體現在不同板件之間的接口不同,孔位不符合32 mm系統等。以美國一家開發生產隱形連接件的Mod-eez公司為例,該公司在旁板與擱板的連接和旁板與踢腳板的連接,共用旁板上分別使用了不同的五金構件來連接。這幾組連接件都提供了一個完全隱蔽的“靈活接頭”,在安裝配件時也只需要一把橡膠錘。隱形連接件的結合方式避免了五金件的外露,保證了美觀性。但對于家具生產安裝來說,減量化和通用化設計是實現板木家具可拆卸性的基礎,也是提高資源回收率的必要手段。一件家具中的五金件可多達數種,不光需要多種生產機器服務零部件生產,也將減弱板件的通用性和互換性。


3 定制家具結構設計的嘗試


定制企業常常將定制衣柜和定制櫥柜作為主打產品,一方面是這兩種產品的市場比較廣,另一方面是定制衣柜和櫥柜功能豐富、形式多樣,涵蓋了書柜、酒柜、視聽柜等多數家具的設計要求。尤其是定制衣柜更強調與周邊環境的整體性,不光要求墻體左右的收口接合的處理,而且柜體上下也需要接合緊密,包括腳線與地面的調整,頂線與頂棚接合處理。因此,以下結構設計將從結構設計的整體性、美觀性和牢固性幾個方面進行嘗試。



①柜體收口接合。柜體與墻體收口一般有貼墻式和壓墻式兩種形式。在貼墻收口的情況下,由于墻體和設計圖紙存在誤差,收口板多為平直板件且常常留有余量,方便現場裁切。而壓墻式則允許少量的誤差存在,所以當使用有造型的收口板或羅馬柱收口時,建議采用壓墻式處理,F(xiàn)在有的企業采取二次補單的方式收口,解決測量、設計和生產過程造成的產品誤差。



定制家具的頂線一般由基板和瓦口組成。對于板式家具來說,頂線與吊頂的嚴密貼合一般需要經過現場裁切。對于帶瓦口的頂線,需要將瓦口和基板分離,現場安裝時,可以根據頂棚的高度做適當的調節,然后再進行頂線的安裝,可以實現頂線與頂棚的收口。踢腳線與地面的收口,平板可以采取現場裁切。當踢腳板位于柜體底板靠內位置,可以將踢腳板固定在調節腳上,即使在調節腳調高,踢腳板上端露出空隙的狀態下,正常視線依然看不到縫隙,顯得很完整。也可以使用卡扣式連接件進行踢腳線的調節。當踢腳線處在門板外側時,此時為了避免上下接觸不緊密,需要對踢腳線進行分段組合。上面部分與調節腳相連,可隨著調節腳的升降而變化,下面則與地腳相連保持固定。



②柜體接合。柜體的接合涉及兩種接合形式,一是柜體自身的接合,二是單元柜之間的接合。柜體自身的連接主要是柜體板件的接合,為了美觀效果,可以采用隱形連接件連接。在單元柜體之間的連接結構上,收口板和羅馬柱的結構相同,常規的結合方式主要是采用氣釘或木螺釘進行連接,這樣不僅影響家具表面的美觀度,而且不能實現靈活的拆裝組合。因此從易于拆裝的角度考慮,可進行如下三種方法設計。一是從上往下采用落掛式連接。二是從前往后采用卡扣式連接。左右方向則采用側推式連接。


定制家具的結構設計,從總體上講,應預先設定一個拆裝效果,控制到一定的合理限度。因為拆卸并不意味著所有的零部件都要分離,而應允許局部存在不可拆卸的結構,允許局部破壞性的拆卸,從而在進行拆卸時,能夠以較小的代價換來較大的效益[7]。有時造型的設計對結構有較大的制約性,有時造型設計也必須服務于結構特點,設計時應權衡好兩者之間的關系。
