木材干燥過程中出現(xiàn)的問題及解決辦法

时间：2021-06-03 【转载】来自：家居薈二零二五阅读

木材在家具領(lǐng)域有著不可替代的作用，因此怎樣處理木材，使木材的性能達(dá)到最優(yōu)，是木材生產(chǎn)者急需解決的問題。

木材作為一種高分子、聚合體含有三種水分：自由水、吸著水、化合水，因此剛生產(chǎn)出來的生材只有經(jīng)過干燥才能進(jìn)入家具加工環(huán)節(jié)。但是干燥的過程常常伴隨著問題的出現(xiàn)。


起翹：由于木材紋理方向的不同，就引起了收縮的不同。自然干燥，陽光直射在上層的木板上，導(dǎo)致收縮比較嚴(yán)重；人工干燥，離加熱管最近的木材容易起翹。

1、扭曲：大部分是由于木材復(fù)雜的紋理部位，水分不能平均移動，引起的應(yīng)力不同，引發(fā)了扭曲。這種現(xiàn)象主要發(fā)生在含水量高的木材，并且木材上有螺旋紋理的部位。

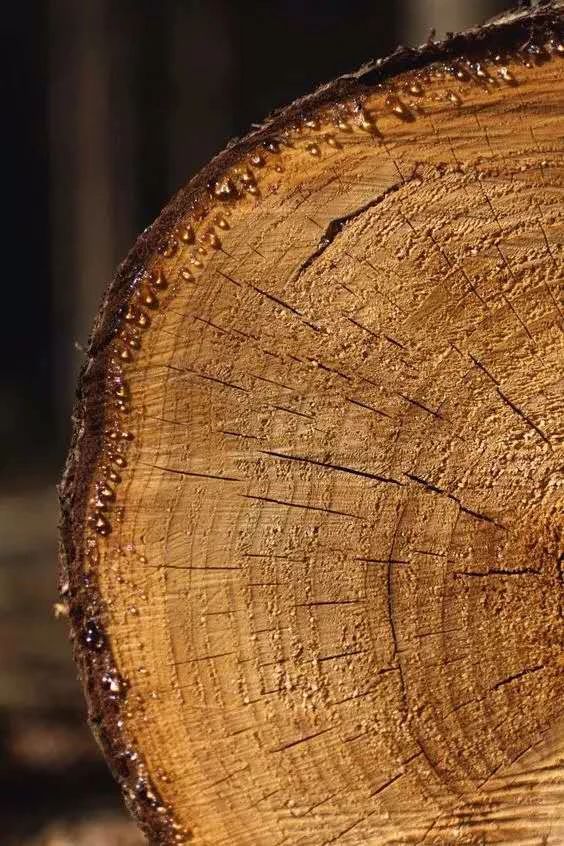

2、木端裂：是由于水分向著木材纖維方向的大幅度移動，使得木材端部其他部位干的要快，更早的伸縮產(chǎn)生了張力，從而使木材端部產(chǎn)生了裂紋。

3、表面僵化及表面裂：在木材表面干燥發(fā)生了收縮，內(nèi)部依舊濕潤，張力導(dǎo)致表面無法正常收縮，表面僵化。表面變形，木材內(nèi)部的壓縮應(yīng)力開始產(chǎn)生，纖維方向的拉伸強(qiáng)度沒有木材表面應(yīng)力大于是產(chǎn)生列橫。

4、內(nèi)部裂：在木材后期的干燥中，裂痕是從木材內(nèi)部發(fā)生的，從木材的表面是完全看不出來的，這種損傷對木材的利用率影響極大。根據(jù)經(jīng)驗得知，硬闊葉材是最容易發(fā)生內(nèi)裂的木材。

5、崩潰：一些飽和狀態(tài)下的樹種在采取高溫干燥時，不規(guī)則的收縮現(xiàn)象很容易在木材表面發(fā)生，一些木材纖維會產(chǎn)生凹陷現(xiàn)象，造成了一條干癟、褶皺的凹痕在木材表面，使得木材無法正常使用，這就是木材崩潰的現(xiàn)象，也被稱作皺縮。

5、變色：這種現(xiàn)象由于溫度和環(huán)境不同而產(chǎn)生，溫度較低和濕度較高的條件下進(jìn)行木材干燥，就會發(fā)生變色現(xiàn)象，這種現(xiàn)象也會降低木材的使用率。

木材如果想要具有較高的利用率，在干燥生產(chǎn)時必須要防止缺陷的形成，針對干燥時出現(xiàn)的以上問題，我們簡單整理了以下解決辦法：

1、防止表面僵化：在進(jìn)行干燥的過程中為了防止木材表面僵化，需要對每做義齒壯試片。

2、扭曲、翹和木端裂的防止：木材之間的隔條間距應(yīng)該短一些，而且需要注意的是上下均應(yīng)，保持垂直；特別是在處理紋理交錯的木材及小徑材來說，他們之間間隔要短，這樣會使木材在寬度扭曲時由于力的作用會相互抵消，防止翹、扭曲、木斷裂的發(fā)生。

3、崩潰的防止：崩潰的產(chǎn)生就是板材環(huán)境突然變得高溫高濕使板材內(nèi)部崩潰，因此在加工生材時先進(jìn)行自然干燥，水分在30% 以下時，再進(jìn)窯干燥，這樣操作崩潰就不會發(fā)生了。板材水分在 60% 進(jìn)行干燥時，一般先低溫干燥，一周后在緩慢加溫，這種方法會大大降低板材崩潰現(xiàn)象的發(fā)生。
