實木柜類家具變尺定制中排孔需求及規則原來暗藏如此奧秘

时间:2021-10-03     作者:家居薈【原创】   阅读



早期由于多排鉆和機械制造規范的要求,家具制造企業形成了統一的“32mm 系統”鉆孔體系。“32mm 系統”所具備的一系列優勢被用于各種板式家具和部分實木家具。


裝配優勢:能實現快裝、待裝

結構優勢:能自由組合

功能優勢:能適度調節和擴展,還可以降低運輸成本,使家具運輸方面更方便、快捷


家具生產制造技術的進步,家具生產中鉆孔不再局限于多排鉆,可以更自由地使用數控加工中心鉆孔加工,這就使生產鉆孔更具有靈活性和自由性。

而定制板式家具的發展和應用,定制家居市場也從“板式”向“實木”延伸,所以定制板式家具“設計-拆單-排產”這一系統的制造體系也在逐步地過渡到定制實木家具生產上,尤其是定制實木柜類家具的生產,原因有二:

1尺寸多變:房屋戶型尺寸的多樣性,導致在實木柜類家具定制生產中,變尺寸定制生產成為最基本的定制需求

2連接件使用廣泛:現代實木柜類家具對于三合一、圓棒榫、四合一、鉸鏈等利于工業化生產的五金連接件的使用越來越廣泛


這就使得實木柜類家具的排孔需求和問題越來越突出,而現階段實木柜類家具變尺定制生產并沒有科學、規范、統一的排孔規則,因此擁有具備合理性、通用性、準確性的排孔規則對實木柜類的生產十分重要。下面針對以上問題簡要分析:


實木與板式柜類家具排孔區別

1五金及排孔類別

實木柜類家具采用的三合一、圓棒榫、四合一等五金件,略微不同于傳統的板式家具五金?紤]到實木柜類家具結構強度要求,一般情況下會使用加強型的五金件,這就使得排孔信息與板式家具有所不同。

2零件及結構排孔區別

板式柜類家具排孔可以全部使用多面鉆數控排孔加工,而實木柜類家具生產中,整板可以使用多面鉆數控排孔加工,框嵌板結構與異形件需使用多排鉆人工排孔加工。


變尺定制生產中的排孔需求

1零件在長寬高上的變尺需求

定制產品在長寬高變尺寸生產過程中,所有零件都需要在其長寬高三個方向上分配各自合理的變尺比例生產,所以零件上的孔位位置為保證結構強度,需要隨著零件尺寸的改變而發生改變。

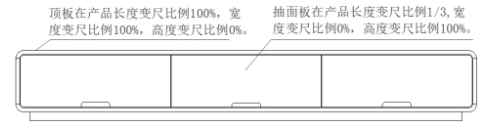

頂板與抽面板的變尺分配比例圖片



2確定產品變尺范圍需求

變尺定制并不意味著產品尺寸可以無限制地變化定制,只有確定了類型產品變尺范圍,才能具體有效地保證設計排孔資料的合理性、通用性、準確性。

3確定結構排孔信息需求

確定類型產品單一結構排孔類別和個數,才能在零件變尺定制生產中,確定零件排孔信息,再根據變尺尺寸的不同,設定其中一個可以變化的孔間距來滿足零件尺寸變化的需求。

4自動化加工與人工加工排孔契合需求

實木柜類家具生產過程中會有許多異形件和小料件鉆孔需要人工加工,為了保證生產效率,板件鉆孔也需要使用數控加工。

那么在板件與異形件和小料件有接合結構時,就產生了板件數控鉆孔要與人工鉆孔孔位契合的需求。這就需要一個孔間距為 32mm 倍數,保證人工鉆孔效率,同時還要保證數控與人工鉆孔相契合的排孔規則要求。


排孔規則

1距離邊部排孔規則

由于三合一、四合一、圓棒榫等家具連接結構的特點,一些邊部位置必須有結構連接才能保證結構強度,這就需要在一些邊部位置始終存在結構孔,所以距離邊部排孔是必要的排孔規則之一。

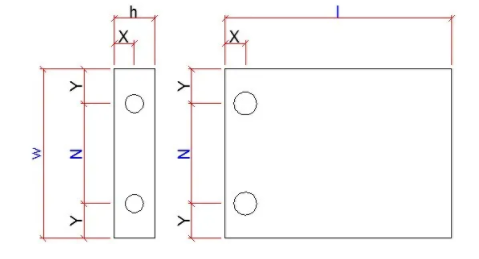

距離邊部排孔規則


2分中規則

分中規則指的是從零件加工面的中心出發,分別向兩端排孔。分中規則需要確定孔位的類別、個數和間距,意味著分中規則永遠是以零件中心為中心進行排孔,保證了內部連接結構的強度。

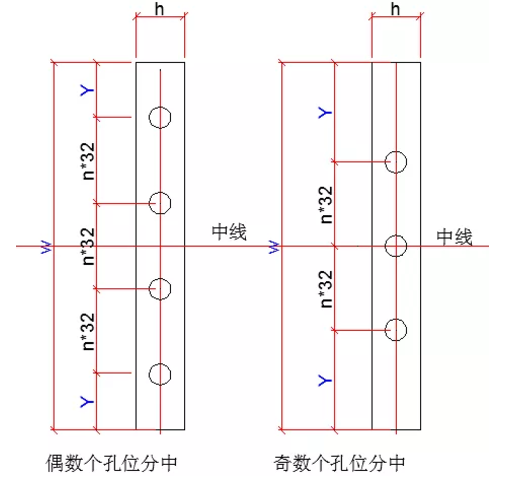

分中規則



3偶數孔規則

采用偶數個孔和距離邊部排孔規則,在變尺寸生產過程中,孔位均勻分布兩邊,距邊部距離和孔個數固定,孔間距為 32mm 倍數,只有居中兩孔的間距變化。

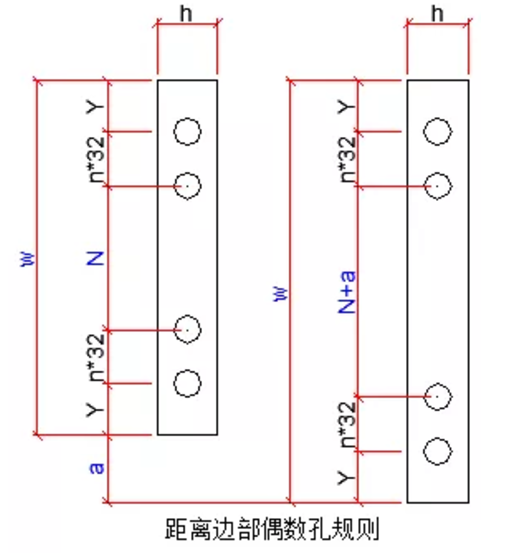

距離邊部偶數孔規則圖片


4反向確定孔規則

家具生產中,連接結構一定程度確定了相接合零件的孔位信息,保證了零件的孔位具有一定的匹配性,可以根據一個零件的孔位信息反向確定與之接合零件的孔位信息,常用于與異形件和小料件相接合的零件。

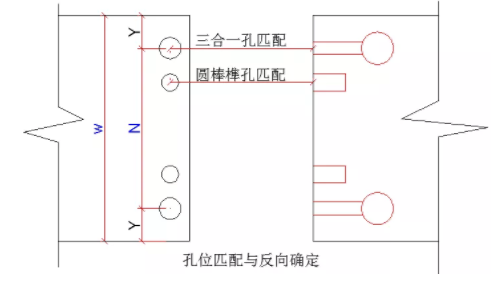

孔位匹配信息

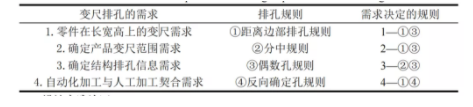

5排孔需求與排孔規則的主要關系





中國家具制造業正在不斷發展,并朝著“工業 4.0”和“中國制造 2025”的方向不斷努力。實木家具工業化變尺定制生產已經是大勢所趨,科學、規范、統一的排孔規則對實木家具的生產具有很大幫助。有想了解更多實木家具排孔生產及設備的朋友可以聯系微信號:13301505755
