為了使機械制圖的愛好者快速撐握機械制圖的理論方法，本文收集了一些快速撐握機械制圖方法的口訣。

1 三視圖的位置關系的口訣：

正面畫出主視圖，俯視圖就畫在它下邊。

右邊畫著左視圖，三個視圖位置不能變。

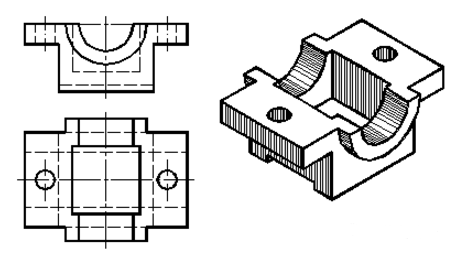

2 三視圖的投影關系的口訣：

主視俯視長對正，主視左視高平齊；

俯視左視寬相等，三個視圖相聯系。

平面平行投影面，整個投影原形現；

平面垂直投影面，投影結果變成線；

平面傾斜投影面，形狀大小有改變。

3 視圖的線框與物體表面的關系口訣：

物體表面圖上見，每個線框都是面。

線框表示什么面？三圖配合來分辨。

主視繪出長高面，俯視畫出長與寬。

左邊顯示寬和高，它們各自有關連。

4 線與投影的關系口訣：

直線平行投影面，它的長短不會變，

直線傾斜投影面，它的長度有改變，

傾斜角度越大線越短，

直線垂直投影面一條直線變成點。

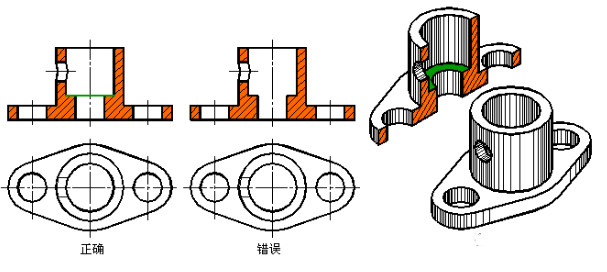

5 剖面圖面與物體的關系口訣：

圓柱立著切一刀，剖口變成矩形面；

越近中心面越大，斜剖上下有變化。

剖切平面注意選，通過軸線對稱面；

若要切口原形現，切面平行投影面。

剖開物體畫后部，切口畫上剖面線；

剖視一般要標注，逢中剖切不標注。

外形簡單宜全剖，對稱視圖可半剖；

局部剖切很靈活，如果需要就可剖。

6 標注尺寸的要領：

圖中尺寸很重要，標注齊全不可少；

分析結構明制造，選好基準順序標；

尺寸安排要醒目，方便看來容易找；

過細檢查防差錯，制造才能快又好。

7 CAD軟件制圖方法：

CAD軟件本領大，什么圖形全能畫；

直線正交畫平直，直線斜畫角度拉。

先輸一點定起點，再輸數據到終點；

先按@輸數據，再按＜把度數插。

要想畫圓定直徑，找準基點把D插。

矩形圖形最好畫，快捷菜單矩形拿

抓住基點輸長度，然后再把寬度畫。

上機畫圖心別荒，選定方案再動手；

上下左右均勻布，圖面美觀又結清。

先畫邊框后細分，上下左右順序畫；

看的見的繪實線，摸不著的畫虛劃。

剖面要畫粗實線，剖面填充圖案見；

繪完圖形標尺寸，清楚全面不露邊。
