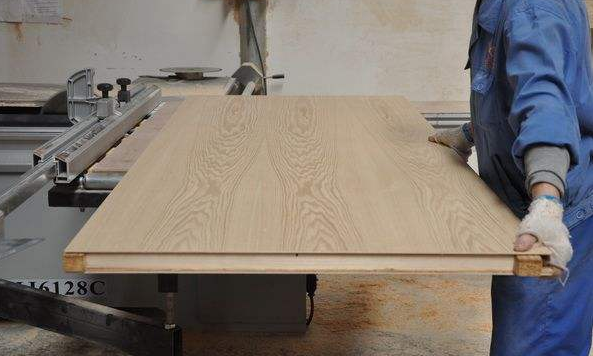

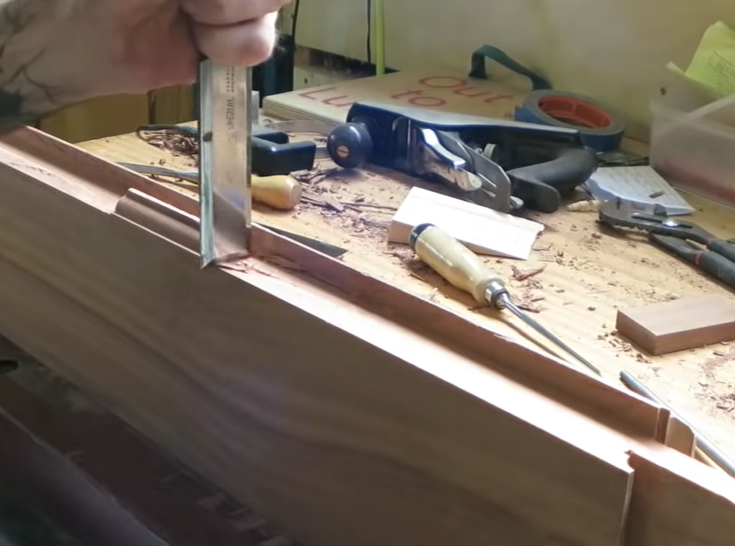

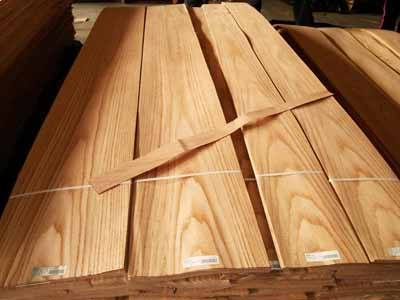

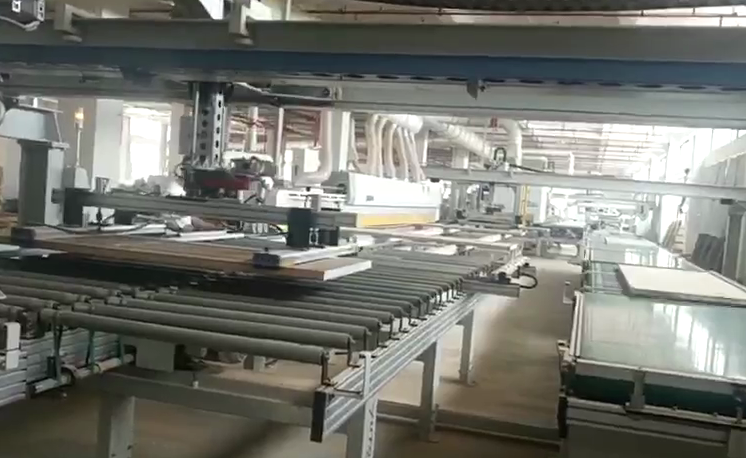

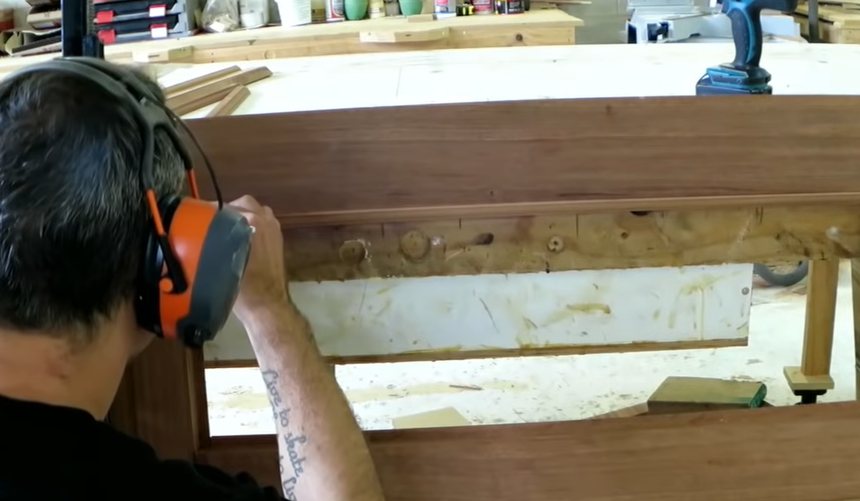

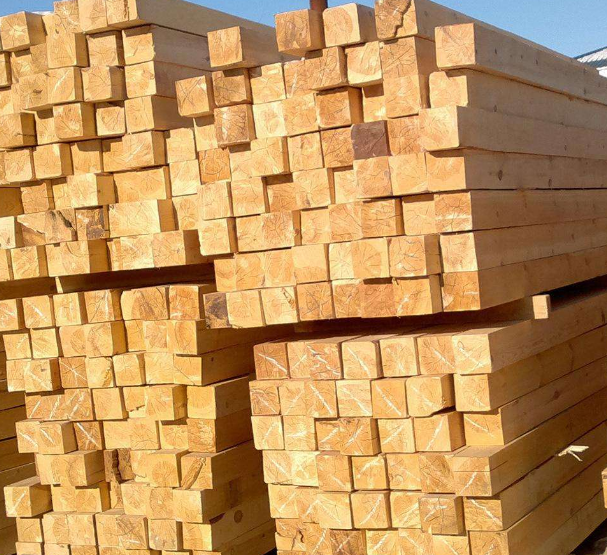

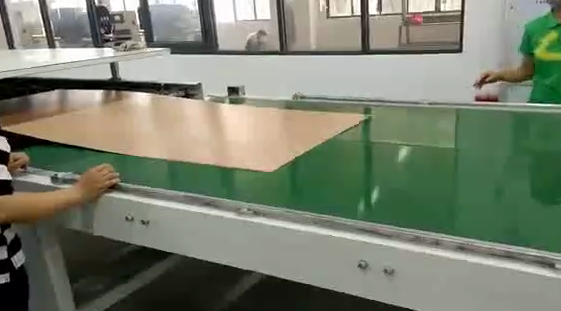

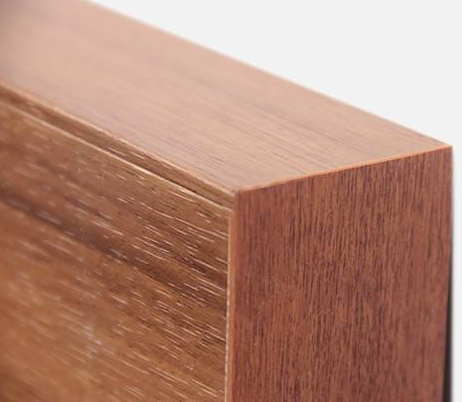

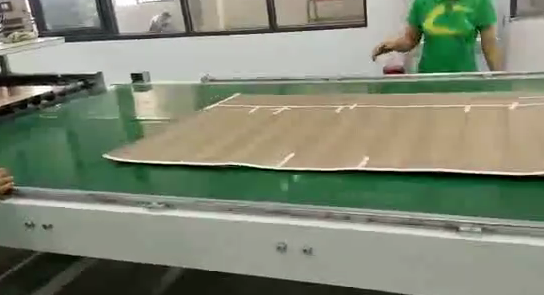

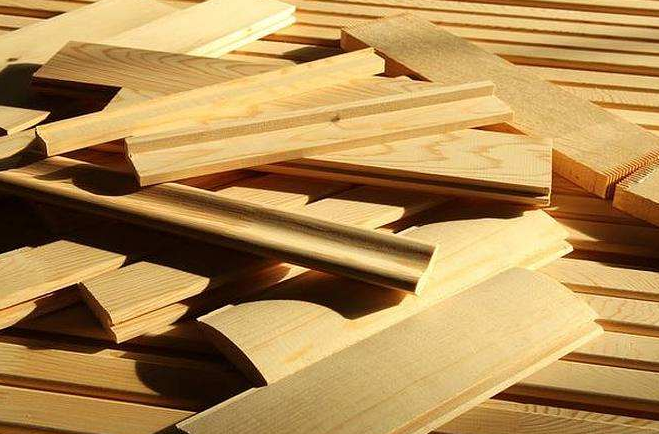

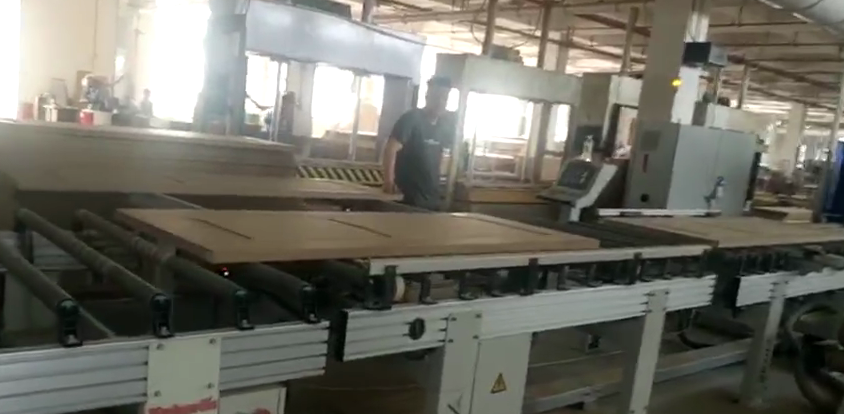

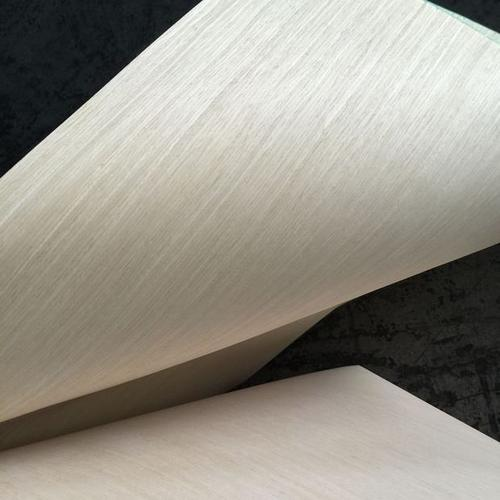

|
家居薈|實木復(fù)合門門扇加工要點时间:2019-07-18 阅读 實木復(fù)合門是以裝飾單板、裝飾木皮等為表面材料,以實木拼板為門扇骨架,芯材為其他人造板材料。 在實木復(fù)合門的生產(chǎn)加工中,門扇加工工藝一直是困擾著企業(yè)的難題。今天家居薈就為大家簡單分享門扇加工關(guān)鍵工序技術(shù)要點。 門扇加工關(guān)鍵工序技術(shù)要點 一、配料工序 按照圖紙要求進(jìn)行配料,原材料要符合相關(guān)標(biāo)準(zhǔn)要求。組成門扇內(nèi)部骨架的各部件的厚度加工精度要控制在±0.2 mm以內(nèi)。內(nèi)部骨架部件長度上的彎曲不得超過3 mm。 二、組坯、熱壓復(fù)合工序 熱壓復(fù)合對木門的生產(chǎn)是至關(guān)重要的,很多企業(yè)在木門的生產(chǎn)中,會出現(xiàn)門扇變形與本工序密切相關(guān)。為了減少或避免門扇變形,需要注意這幾點。 1、涂膠要均勻,涂膠量要適宜。若涂膠量過少,容易造成膠接面缺膠,產(chǎn)生開膠現(xiàn)象;若涂膠量過多,不僅浪費膠液,而且由于膠層過厚,固化時間長,膠層處容易產(chǎn)生開裂。 2、熱壓溫度不宜過高。溫度越高,熱壓后門扇冷卻所需時間越長,而且木材及木質(zhì)材料越容易產(chǎn)生塑性變形。 3、熱壓時,要確保熱壓機(jī)的上下壓板溫度一致;要保證門扇兩面的溫度均勻一致,溫度上升同步。 4、熱壓后,對門扇要進(jìn)行合理地冷卻,確保門扇兩面均勻散熱。不能將門扇直接堆放,否則很容易出現(xiàn)門扇變形現(xiàn)象。 在門扇進(jìn)行熱壓時,木皮的厚度、含水率、加工工藝等方面都需要額外注意,此工序應(yīng)該重點控制以下幾個方面。 1、木皮的厚度 木皮厚度的選擇跟產(chǎn)品的檔次和油漆工藝有關(guān),一般為0.4~0.6mm這種厚度的木皮覆面時不易”透膠”,能夠保證覆面后砂光的光潔度,適合于”底著色”的油漆工藝。 厚度為0.15~0.35mm的木皮一般用于檔次低一些的木門,成本低,但覆面效果較差,易透膠。透膠部分著色后顏色明顯淺于正常色,一般不適于”底著色”。 2、木皮控制含水率 木皮含水率的選擇與所采用的貼皮工藝有關(guān)。用熱壓機(jī)熱壓工藝,木皮的含水率以10%~ 12%為宜,在大部分企業(yè)一般木皮的含水率控制在8%~ 14%范圍內(nèi),這一含水率基本能夠滿足熱壓貼皮的要求。 3、貼皮的工藝 一般是先貼大面后貼小面先貼平面后貼異型即先用涂膠機(jī)和熱壓機(jī)等設(shè)備對人造板的板面進(jìn)行貼木皮然后再用封邊機(jī)等設(shè)備對定好尺寸的板件進(jìn)行木皮封邊處理再對異型加工部位進(jìn)行貼木皮處理,這樣有利于提高工效和質(zhì)量,而具體操作還要根據(jù)零件的特點進(jìn)行。 4、熱壓機(jī)熱壓工藝 熱壓機(jī)熱壓時應(yīng)注意溫度、壓力和熱壓時間三大參數(shù)的選擇。熱壓系統(tǒng)升溫快,加熱系統(tǒng)、導(dǎo)熱系統(tǒng)輕精心分段設(shè)計,熱耗能低、導(dǎo)熱均勻,機(jī)構(gòu)設(shè)地合理,配件加工精密度高,工藝參數(shù)調(diào)整范圍寬,控制過程設(shè)計合理,能滿足各種貼面生產(chǎn)的工藝要求。 萬銳智能化木門貼面生產(chǎn)線 三、規(guī)方定尺工序 此工序直接關(guān)系到門扇與門框的配合,對門扇的尺寸精度、方正度要求高,尤其是寬度精度。 四、封邊工序 傳統(tǒng)的木門大多為實木封邊,隨著技術(shù)的發(fā)展,現(xiàn)在木門的封邊材料多種多樣,常見的有實木、木單板、PVC等高分子材料、鋁合金等金屬材料。 五、五金孔工序 一般來講,門扇上的鎖孔都是在工廠預(yù)先開好的,有些也需要在現(xiàn)場開孔,鎖孔的平整度和精確度直接影響著木門安裝的美觀度和準(zhǔn)確度,大型企業(yè)會采用數(shù)控加工的方式一次性將鎖孔和鎖眼開好,為了就是增加產(chǎn)品的品質(zhì)。 以上就是本期家居薈對門扇加工關(guān)鍵工序技術(shù)要點的解析,更多精彩請繼續(xù)關(guān)注家居薈! 家居行業(yè)技術(shù)咨詢電話13301505755 萬銳機(jī)械 歡迎關(guān)注家居薈 長按二維碼即可關(guān)注家居薈公眾號,了解更多有用和有趣的家居知識! 上一篇比客廳還好看的廚房!下一篇一個小窗臺的千萬種可能! |
