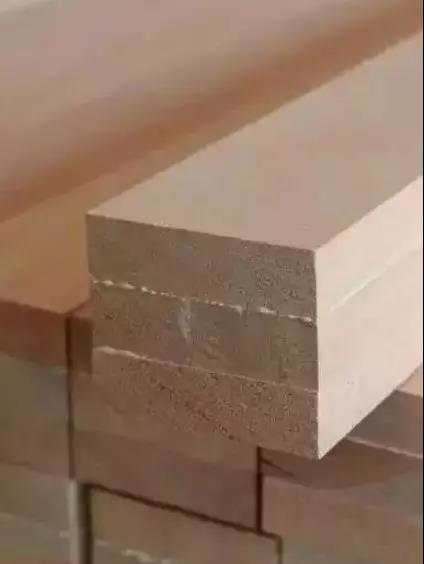

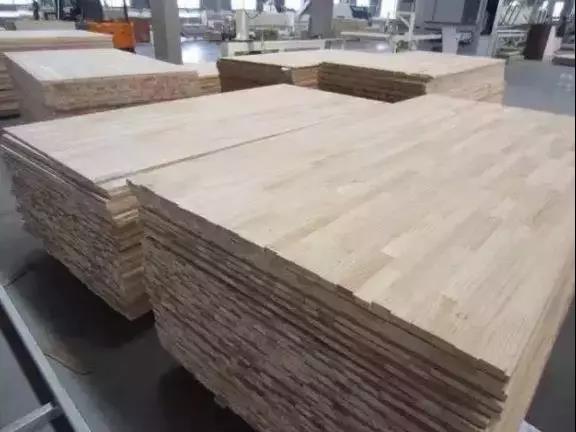

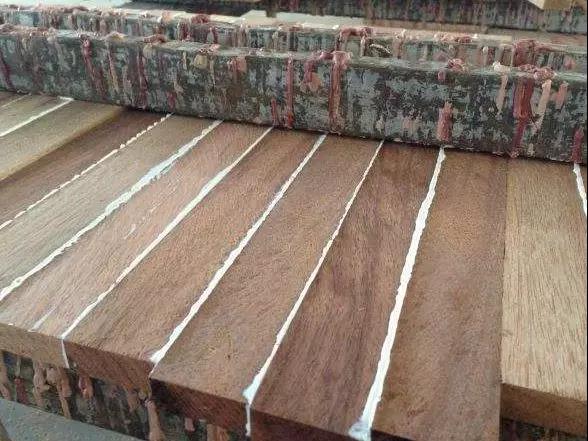

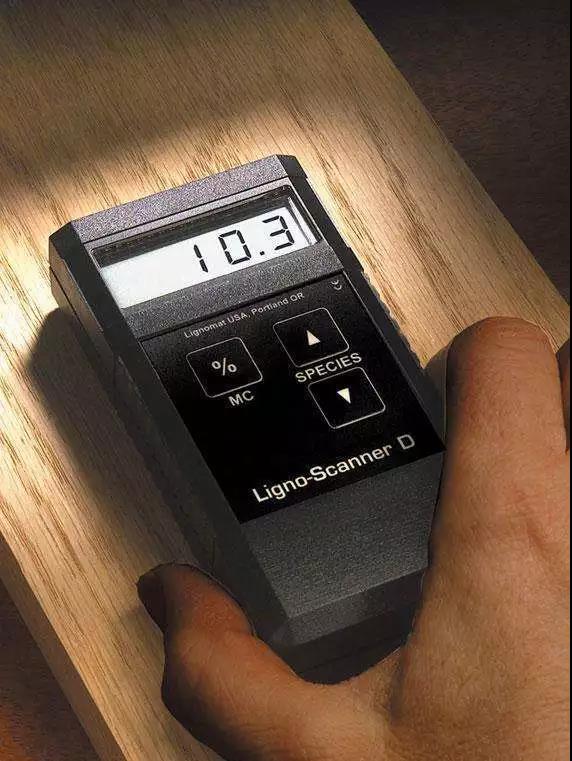

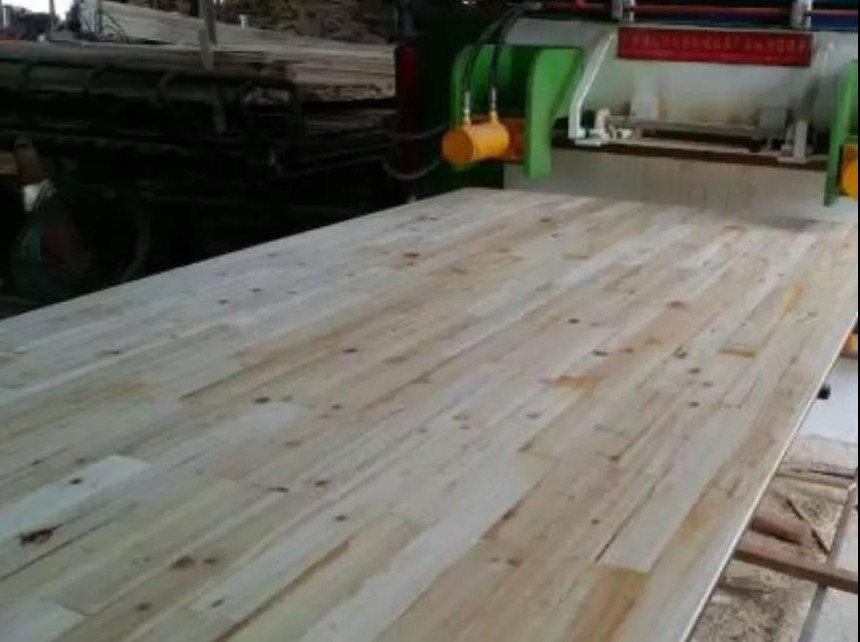

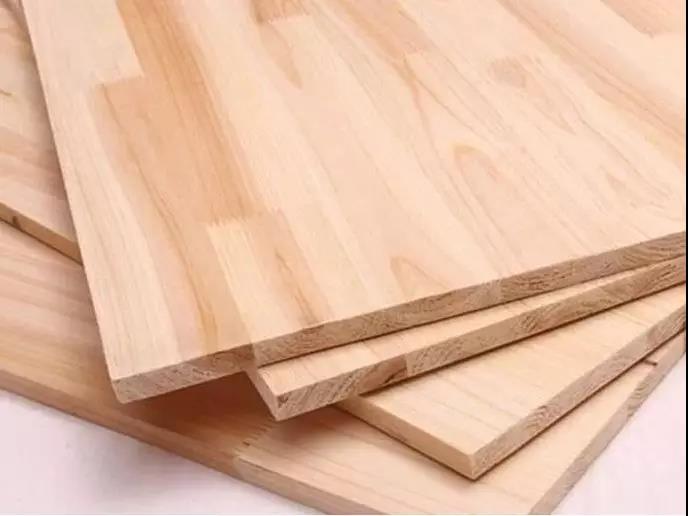

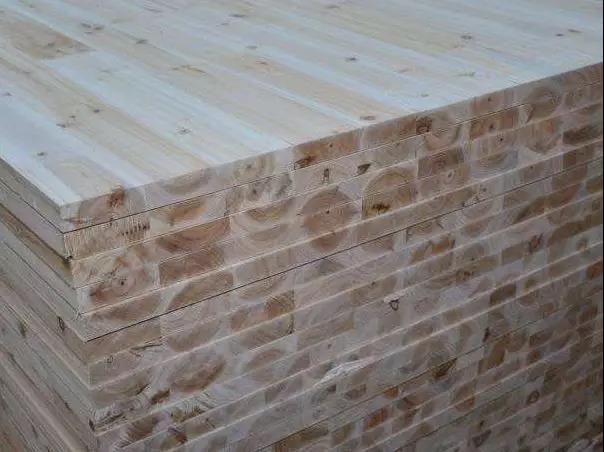

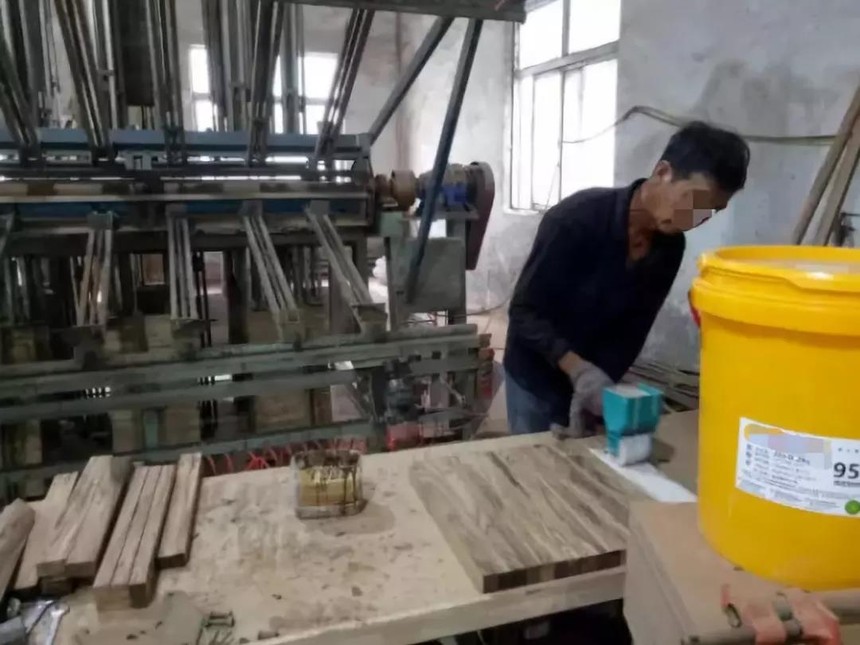

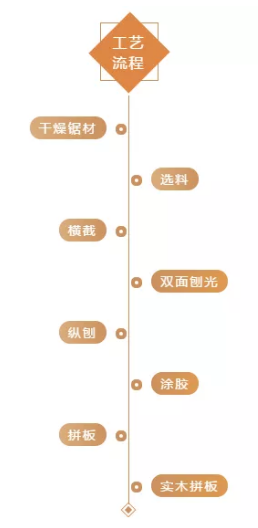

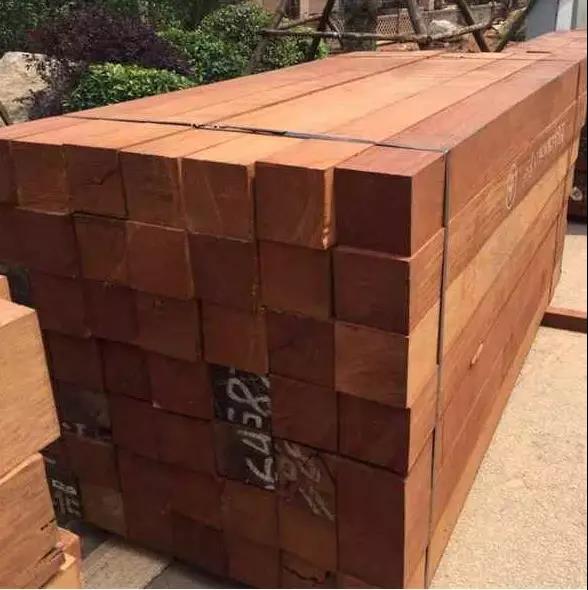

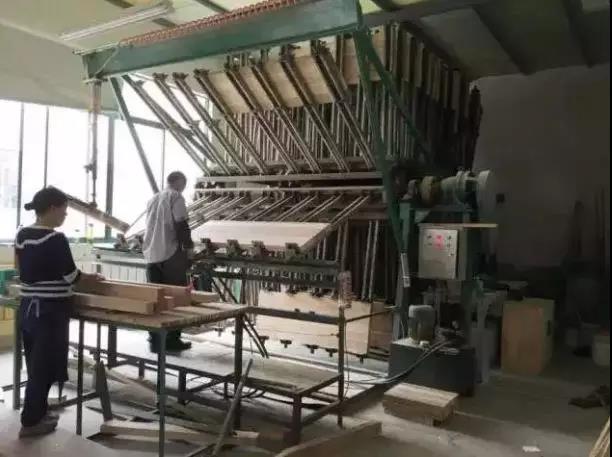

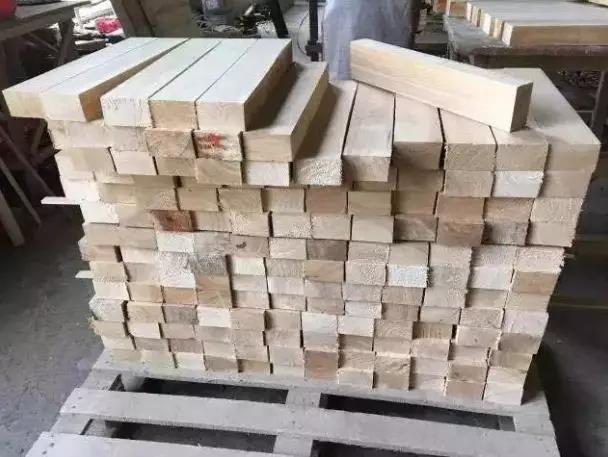

|
實木拼板如何避免翹曲變形?时间:2019-09-17 阅读 近年來,在實木家具的制造上,尺寸較大的部件常采用實木窄板和小料膠拼而成的實木拼板來制作,這不僅可以緩解優(yōu)質(zhì)實木資源供需的不足,同時也能滿足實木及其制品日益增長的市場需求。 1.實木拼版工藝流程 實木拼板易出現(xiàn)諸如翹曲、變形、開裂等質(zhì)量問題。本文通過分析影響實木拼板質(zhì)量不穩(wěn)定的主要因素,總結(jié)提高拼板穩(wěn)定性的方法,以此來解決實木拼板翹曲變形等質(zhì)量問題。 2.實木拼板常見的質(zhì)量問題 我國目前尚無相應(yīng)的實木拼板標(biāo)準(zhǔn),大部分企業(yè)和用戶多關(guān)注實木拼板的外觀,而對表面翹曲變形、膠層開裂、指榫脫落斷裂等質(zhì)量問題缺乏檢驗標(biāo)準(zhǔn)和管理方法。 不少企業(yè)往往采用簡單的修補方式來遮掩,這在一定程度上影響了實木拼板行業(yè)的發(fā)展。因此,探討如何保證形狀穩(wěn)定、減小變形等是提升實木拼板質(zhì)量的關(guān)鍵所。 3.影響實木拼板尺寸穩(wěn)定性的因素 木材因素 木材在沒有外力作用下會發(fā)生開裂變形,主要是由于木材內(nèi)部存在內(nèi)應(yīng)力所造成的。實木拼板中的內(nèi)應(yīng)力除了木材單元本身的內(nèi)應(yīng)力外,還有木材單元之間的應(yīng)力——拼板過程中產(chǎn)生的內(nèi)應(yīng)力。 而這些又與材料的密度、含水率、表面粗糙度、拼接方式、膠種、涂膠量、膠合壓力以及空氣中的溫度和濕度等相關(guān)。 涂膠量 當(dāng)涂膠量過低時,會出現(xiàn)缺膠和膠黏劑分布不均勻等現(xiàn)象;當(dāng)涂膠量過高時,膠層過厚,膠層固化時體積收縮會產(chǎn)生內(nèi)應(yīng)力又會破壞膠黏劑的內(nèi)聚力,降低膠合強度。 膠合壓力 加壓有利于膠液充分滲透,使膠液與木材活性分子結(jié)合,形成均一的膠膜。但不合適的壓力又易使膠液擠出,產(chǎn)生缺膠、透膠現(xiàn)象,同時較大的壓力會使材料變形嚴重而形成更大的應(yīng)力。 由此可見,消除材料的內(nèi)應(yīng)力,提高實木拼板的尺寸穩(wěn)定性可以從原材料和工藝等方面入手。 4.提高實木拼板尺寸穩(wěn)定性的方法 基于上述原因,可以根據(jù)實際情況在配料、含水率控制、涂膠量和膠合壓力等方面有針對性地采取相應(yīng)的措施來改善實木拼板質(zhì)量。通過前期研究,發(fā)現(xiàn)可以從以下幾點進行改進: 合理配料 制作實木拼板時,應(yīng)該盡量采用同一樹種或者氣干密度差不超過0.2g/cm3的木材,盡量避免密度和收縮率相差大的木材,這樣可減小板材的內(nèi)應(yīng)力。 由于木材是各向異性的材料,且徑向吸濕變形比弦向小,因此在拼接時相鄰窄板條的弦、徑向的紋理要進行合理的搭配,避免出現(xiàn)過多的弦向材。 控制含水率 在對實木窄板進行拼板前,應(yīng)該根據(jù)產(chǎn)品使用地的含水率來控制其最終含水率。有研究表明木材含水率控制在5%~10%時,膠合強度最高,同時要特別注意相鄰的拼板窄條的含水率差不宜太大。 一般來說,將木材含水率偏差控制在2%以內(nèi),可以有效地減少木材的干縮應(yīng)力。 使用合適的涂膠量 在膠黏劑固化的過程中,膠合層會產(chǎn)生收縮和內(nèi)應(yīng)力而導(dǎo)致膠合強度降低,且涂膠量越大所產(chǎn)生的內(nèi)應(yīng)力越明顯。 一般來說,可將單面涂膠量控制在180~300g/㎡以內(nèi),而雙面涂膠的每面在140~220g/㎡以內(nèi)較合適。 采取合理的膠合壓力 有研究顯示,硬質(zhì)木材的拼板膠合壓力應(yīng)控制在10~15kg/c㎡左右,而軟質(zhì)木材膠合壓力應(yīng)控制在5~10kg/c㎡左右。 同時,為了防止實木窄板在膠合時出現(xiàn)翹起或隆起,常在膠合方向的側(cè)面施加0.1~0.2MPa的壓力。 家居行業(yè)技術(shù)咨詢電話13301505755 文章來源:網(wǎng)絡(luò) 頂立無醛木工膠 歡迎關(guān)注家居薈 長按二維碼即可關(guān)注家居薈公眾號,了解更多有用和有趣的家居知識! |
