家居薈|實(shí)木層狀壓縮工藝，優(yōu)點(diǎn)真是不少！

时间：2019-10-30 【转载】

前言：實(shí)木層狀壓縮技術(shù)是一種木材增加技術(shù)，本文將為大家?guī)磉@一技術(shù)的特點(diǎn)及優(yōu)勢(shì)分析。

在過去的半個(gè)世紀(jì)里，由于濫伐現(xiàn)象難以制止，實(shí)木硬木正處于匱乏的邊緣，面臨這樣的現(xiàn)狀，人們開始利用人工林木材進(jìn)行加工生產(chǎn)，但這些木材存在材質(zhì)軟、密度低、變異性大、尺寸穩(wěn)定性差、表面加工性能差等缺點(diǎn)，不能直接用于實(shí)木家具的生產(chǎn)。

針對(duì)這一問題，木材壓縮密實(shí)化技術(shù)應(yīng)運(yùn)而生，這一技術(shù)能顯著改善木材的物理、力學(xué)性能。實(shí)木層狀壓縮，也稱為水熱控制下的實(shí)木層狀壓縮增強(qiáng)技術(shù)，是一種新型木材物理改性技術(shù)。

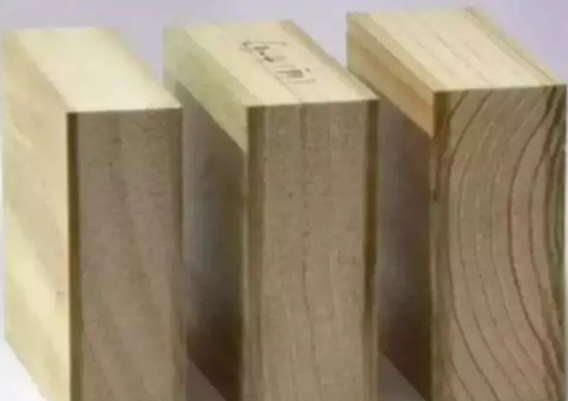

多層實(shí)木壓縮工藝

實(shí)木層狀壓縮工藝主要是針對(duì)壓縮層位置的精準(zhǔn)控制、壓縮層厚度的精準(zhǔn)控制、壓縮變形的固定等三大技術(shù)問題而開發(fā)，其具體特點(diǎn)如下：

1、有選擇地進(jìn)行壓縮增強(qiáng)

實(shí)木層狀壓縮工藝可以做到僅對(duì)需要壓縮增強(qiáng)的部分進(jìn)行壓縮，其余部分仍然保持木材固有的自然特性。

2、壓縮層可精準(zhǔn)控制

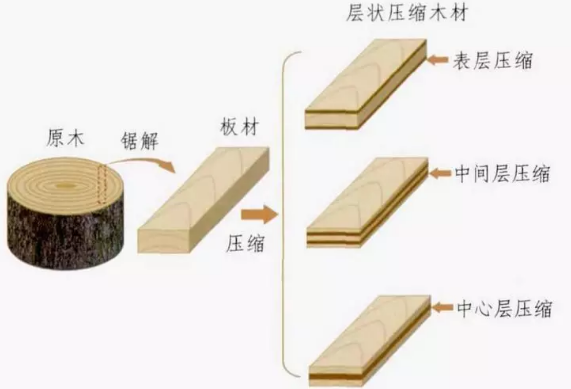

壓縮層可以位于木材表面，也可以位于木材表面與中心之間的中間層，或位于厚度方向的中心位置，以壓縮層在板材厚度方向上形成位置，劃分為三種層狀壓縮模。

3、有效降低材積損耗

在實(shí)木層狀壓縮過程中，壓縮率可以降低至20%以下，有效地降低了壓縮密實(shí)化帶來的材積損耗。

也許很多人要問，那實(shí)木層狀壓縮木是不是丟失了普通實(shí)木木材的性能，不是原本的木材了？答案是否定的！

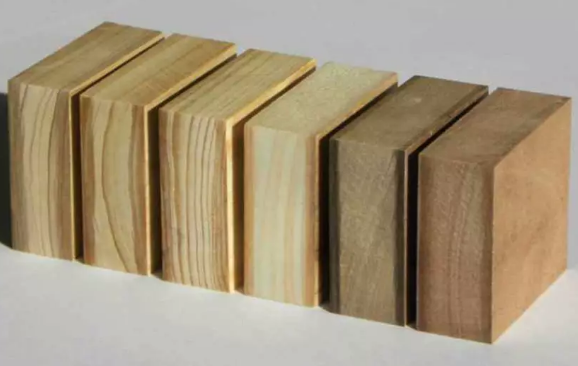

1、密度硬度顯著增強(qiáng)

常規(guī)木材：一般來說，普通木材收縮和膨脹的因素是含水量、密度、抽提物含量、機(jī)械應(yīng)力和木材結(jié)構(gòu)的異常，木材密度越高，其收縮和膨脹越大越不穩(wěn)定。

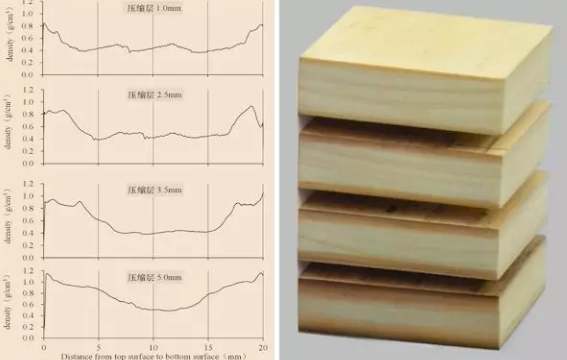

層狀壓縮木：無論壓縮層位于表層或者中間層，其壓縮層的密度可以達(dá)到0.8 g/m3以上。當(dāng)壓縮層位于表層時(shí)，壓縮層的密度可以達(dá)到對(duì)照材的1.8倍以上，硬度可以達(dá)到對(duì)照材的2.4倍以上。

2、尺寸穩(wěn)定性大幅提高

常規(guī)木材：木材屬多孔性材料，會(huì)受環(huán)境影響而變化，大的孔隙如細(xì)胞腔和紋孔等，小的如微纖絲間隙，水分很容易滲透進(jìn)木材內(nèi)部使其膨脹，引起尺寸變化，即木材的干縮濕脹性能。

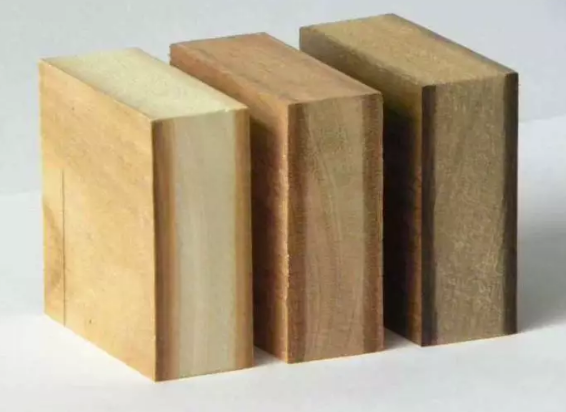

層狀壓縮木：通過熱蒸汽高溫加壓熱處理技術(shù)對(duì)壓縮變形進(jìn)行固定，能顯著提高木材的尺寸穩(wěn)定性。處理后的木材的吸濕回彈率降低至1.34%，與素材相比，高溫高濕條件下弦向尺寸穩(wěn)定性提高46%以上，高溫低濕環(huán)境下的尺寸穩(wěn)定性提高80%以上。
