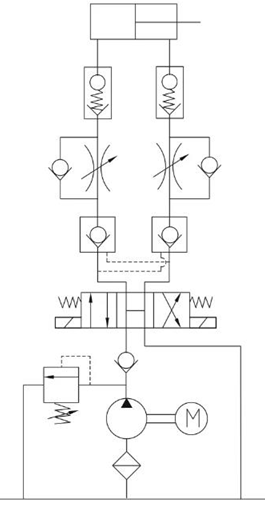

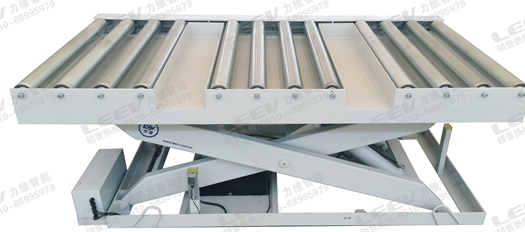

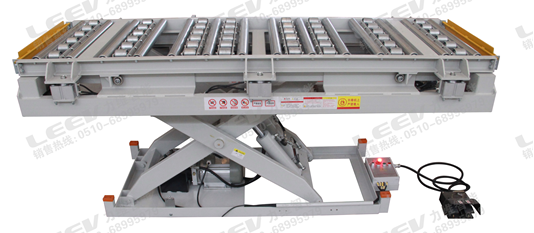

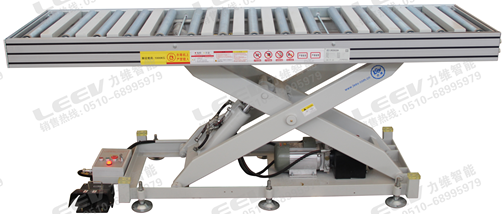

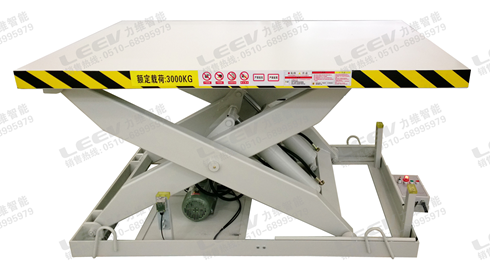

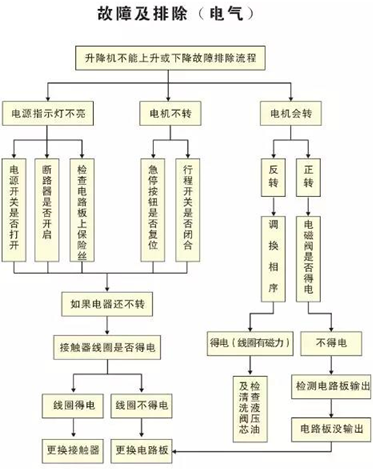

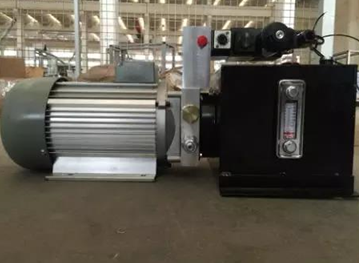

家居薈|關于液壓升降系統,你知道的太少了!时间:2019-11-01 阅读 隨著智能制造和工業4.0的提出,傳統的家具制造企業紛紛向智能工廠過渡,由此也推動了智能設備的發展,在智能系統中有很多智能裝備,今天我們重點來說一下智能液壓升降系統! 液壓升降系統由液壓系統和升降臺兩部分組成: 液壓系統介紹 從油泵吸油,推動油缸中的活塞,頂升交叉臂架垂直上升、下降時,壓力油在限速閥和流量調節閥的監控下,通過電磁閥流回油箱。油缸過載時,油泵輸出的壓力油通過溢流閥(安全閥)直接流回油箱。為了防止油管破裂發生失控下降事故,每個油缸進油(兼作回油)的管路上,設有單向限速閥。 液壓原理圖 升降系統說明 升降臺工作時,液壓油缸通過油管,從油泵吸油,推動油缸中的活塞,頂升交叉臂架垂直上升;下降時,壓力油在限速閥和流量調節閥的監控下,通過電磁閥流回油箱。油缸過載時,油泵輸出的壓力油通過溢流閥(安全閥)直接流回油箱。為了防止油管破裂發生失控下降事故,每個油缸進油(兼作回油)的管路上,設有雙向限速閥。力維制作的升降臺上升和下降均由液壓控制,速度穩定,使用壽命長久。 故障及排除 使用檢查 為了確保使用安全,并使升降機處于良好的工作狀態,使用前應先進行外觀性能檢查。檢查內容如下: 一、使用前的準備 1、電源線是否完好。 2、各按鈕是否有效。 3、輸油管等有否漏油現象。 4、臂架上各交叉點螺母是否緊固 側上料升降機 二、操作步驟 1、接通電源并打開電源,待指示燈亮后試車一次,即可進行工作。 2、上升按紐:升降機的運動方式為:先上升到行位開關位置,設備停止運行。 3、下降按紐:升降機的運動方式為:先上升到行位開關位置,設備停止上升,最后下降到原始高度 動力滾筒升降機 三、使用須知 1、按規定載荷工作,嚴禁超載使用。在特殊應急情況下最多不得超載10%。 2、固定式升降臺上嚴禁載人工作。 3、升降臺工作時,嚴禁將手及身體其他部位伸到工作臺下面。 4、嚴禁在工作臺上進行任何帶電作業。 5、發現升降臺工作壓力過高或聲音異常時,應立即停機檢查。以免升降臺受嚴重破壞。 鋁型材固定滾筒升降機 維護保養 一、每月保養 1、檢查滾輪、中間軸及軸承,油缸銷軸及軸承,臂架鉸軸及軸承等有無磨損。 2、以上各部位均加注一些潤滑油,延長軸承使用壽命。 3、檢查液壓油的油質和油位。升降臺全程升起,在這位置時,液壓油面應高出箱底40--50毫米。液壓油是否變暗、發粘或有砂礫等異物,如有發現應及時更換(46#液壓油)。 4、定期加注潤滑油(銷軸,滾輪,軸承),每月加2-3次。 平板升降機 二、年終保養 1、檢查所有的液壓管道和接頭。管道不得破損,接頭不得松動,必須將所有接頭擰緊。 2、卸下并拆開下降閥,用壓縮空氣將柱塞吹凈,然后裝入,重新安上。 3、把液壓油放盡棄掉,擰緊接頭取出油過濾器,洗清后,用壓縮空氣清理干凈,然后放回油箱,并聯接好管路。 換上新油,不要繼續使用舊油。否則系統中的運動部件就會加速磨損。 移動液壓升降機 液壓站保養 新設備使用2個月后換一次液壓油,之后為使用良好需每半年換一次液壓油。液壓油更換時,倒干凈液壓油后,需用柴油把液壓站內油污清洗干凈,以免污染整個油路。 1、適用于間隙工作制,不可長時間工作,以防電機等因發熱過度而損壞。 2、用油粘度為22-46m m2/s,夏季用HM46號粘度高的油液,冬季用HM20/32號粘度低的油液。 3、累計工作100小時后第一次換油,以后每累計工作1500小時換油。 4、工作油液的污染程度不得高于ISO4406、18/14級,成品油須經10-30um過濾器過濾后方能使用。 縱橫滾筒升降機 (注:以上升降機圖片均為力維智能裝備升降機系列產品) 家居行業技術咨詢電話13301505755 力維智能制造 歡迎關注家居薈 長按二維碼即可關注家居薈公眾號,了解更多有用和有趣的家居知識! |
