家居薈|水性漆常見(jiàn)問(wèn)題及解決方案

时间：2019-11-11 阅读

水性漆是新型的涂裝材料，其最大的特點(diǎn)就是用水取代油性漆中的有機(jī)溶劑作為分散介質(zhì)，與油性漆相比，不使用有機(jī)溶劑，不含苯、甲苯、二甲苯、甲醛等有害物質(zhì)，無(wú)毒無(wú)刺激氣味，節(jié)省資源也更環(huán)保。要想對(duì)水性漆的性能、施工有一個(gè)原則性的認(rèn)識(shí)，首先需要充分了解其成膜機(jī)理。

一、水性單、雙組分涂料成膜機(jī)理各異

水性涂料主要是由水性樹(shù)脂、顏填料、助劑、水組成，其成膜過(guò)程和溶劑性涂料有著完全不同的機(jī)理，并且相對(duì)復(fù)雜，主要是因?yàn)樗酝苛现兴詷?shù)脂的特殊結(jié)構(gòu)和水分的存在。

水性單組分涂料涂裝在家具表面后，水分開(kāi)始揮發(fā)。隨著水分的減少，離散的乳膠粒子的排列由疏散變得更加緊密，在毛細(xì)管壓力和表面張力作用下擠壓變形，乳膠粒子相互融合、擴(kuò)散而最終成膜。

水性雙組分涂料在成膜過(guò)程還有多異氰酸酯和水的反應(yīng)、多元醇和多異氰酸酯粒子的共凝結(jié)、多元醇和多異氰酸酯的反應(yīng)等，這些都會(huì)影響雙組分水性涂料的整個(gè)干燥過(guò)程。

由此可見(jiàn)，“水”簡(jiǎn)直就是水性漆的命門(mén)，那在使用水性漆施工過(guò)程中會(huì)遇到哪些問(wèn)題呢？下面我們就對(duì)這些問(wèn)題進(jìn)行歸類(lèi)并進(jìn)行原因分析，同時(shí)給出解決方案。

二、水性木器漆常見(jiàn)問(wèn)題和處理辦法

1、漆膜起皺或開(kāi)裂

產(chǎn)生問(wèn)題：厚涂的水性漆漆膜在高溫下，漆膜表層迅速干燥成膜而厚厚的內(nèi)層卻干燥緩慢，在干燥過(guò)程中漆的流動(dòng)產(chǎn)生張力差，導(dǎo)致最終成膜表面不平，即起皺;或直接導(dǎo)致底漆漆膜開(kāi)裂現(xiàn)象。

解決措施：在施工時(shí)，不要一次厚涂，應(yīng)采取薄涂、多遍;同時(shí)保持家具在溫度15℃以上，濕度70%以下，通風(fēng)良好的環(huán)境下，讓漆膜正常干燥。

2、漆層間附著不良

產(chǎn)生問(wèn)題：造成漆膜層間附著力不良的直接原因是施工時(shí)，基材或涂層之間沒(méi)打磨，造成附著力不好(因?yàn)樗云崾俏锢沓赡�，靠表面的摩擦力�?lái)提高附著力);間接原因是夏季氣溫高，濕漆膜與干漆膜界面形成牢固層所需時(shí)間不足，使附著力受影響。

解決措施：要求施工人員施工時(shí)，每層間要進(jìn)行充分打磨，增強(qiáng)附著力，同時(shí)施工安排在早晚為宜，確保產(chǎn)品的內(nèi)在質(zhì)量得以體現(xiàn)。

3、漆層發(fā)白

產(chǎn)生問(wèn)題：主要是施工環(huán)境濕度太大，施工過(guò)程中涂膜太厚等原因造成的。因?yàn)橄募練鉁馗�，部分地區(qū)空氣濕度較大。漆層的表干時(shí)間隨著氣溫的升高而加快，但是實(shí)干時(shí)間卻較為緩慢;油漆工在施工過(guò)程中，可能忽略了實(shí)干時(shí)間，而在漆層表干之后，就立刻上另一道漆，導(dǎo)致底部漆層未完全實(shí)干，產(chǎn)生漆層發(fā)白的現(xiàn)象。

解決措施：要掌握好施工的間歇時(shí)間，一定的情況要在漆層實(shí)干下，再進(jìn)行下一道工序施工。

4、漆層流掛

產(chǎn)生問(wèn)題：產(chǎn)生問(wèn)題的主要原因漆液加多了水，太稀，涂刷太厚，或空氣濕度太大，漆層干燥緩慢，導(dǎo)致流掛。

解決措施：施工時(shí)候注意，加適量的水稀釋?zhuān)⊥慷啾椋x擇濕度低的天氣施工。

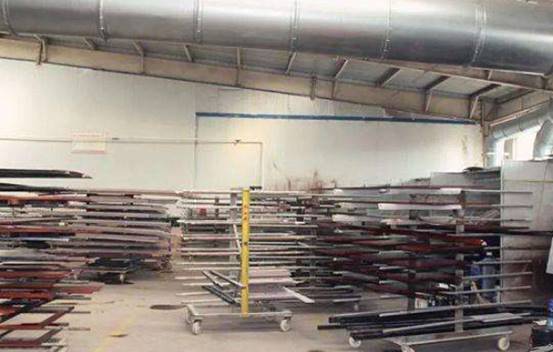

現(xiàn)階段，自動(dòng)化的設(shè)備更加有助于家具的噴涂工藝，從而讓企業(yè)高效快速的生產(chǎn)，同時(shí)也大大減少人工、更加安全環(huán)保。機(jī)器噴涂現(xiàn)在市場(chǎng)上較成熟的有往復(fù)機(jī)、五軸機(jī)、噴淋機(jī)、真空噴涂機(jī)等。

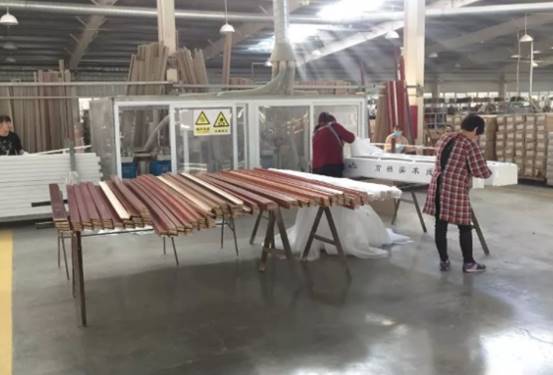

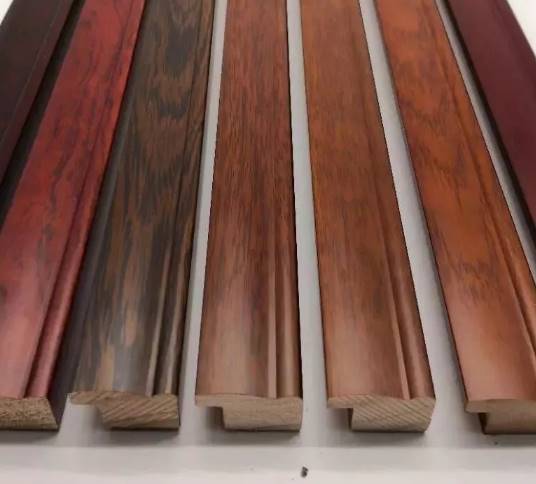

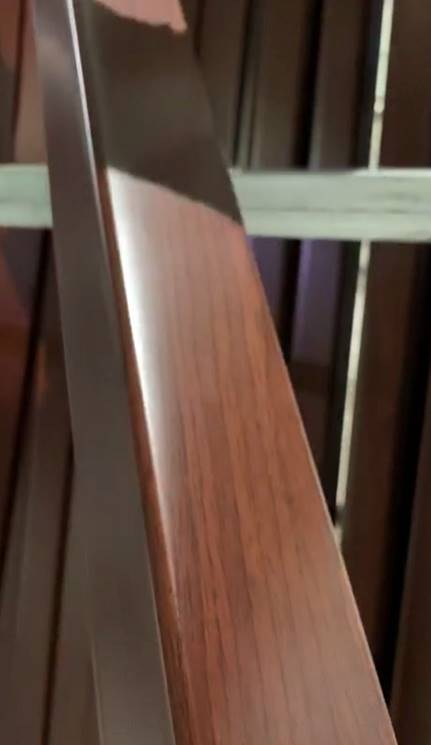

線(xiàn)條真空噴涂
