前言：進(jìn)入冬季，氣候的變化造成實木復(fù)合門變形開裂，解決這一問題，提升木門質(zhì)量，需要各木門生產(chǎn)企業(yè)嚴(yán)格把控實木復(fù)合門的質(zhì)量標(biāo)準(zhǔn)。

目前我國木門行業(yè)發(fā)展十分迅速，種類繁多，其中實木復(fù)合門在市場上占的份額越來越多，并受到消費者的青睞。與實木門相比，實木復(fù)合門具有高性能、低成本的優(yōu)勢，其設(shè)計表現(xiàn)形式也多種多樣。

平板造型

鑲板造型

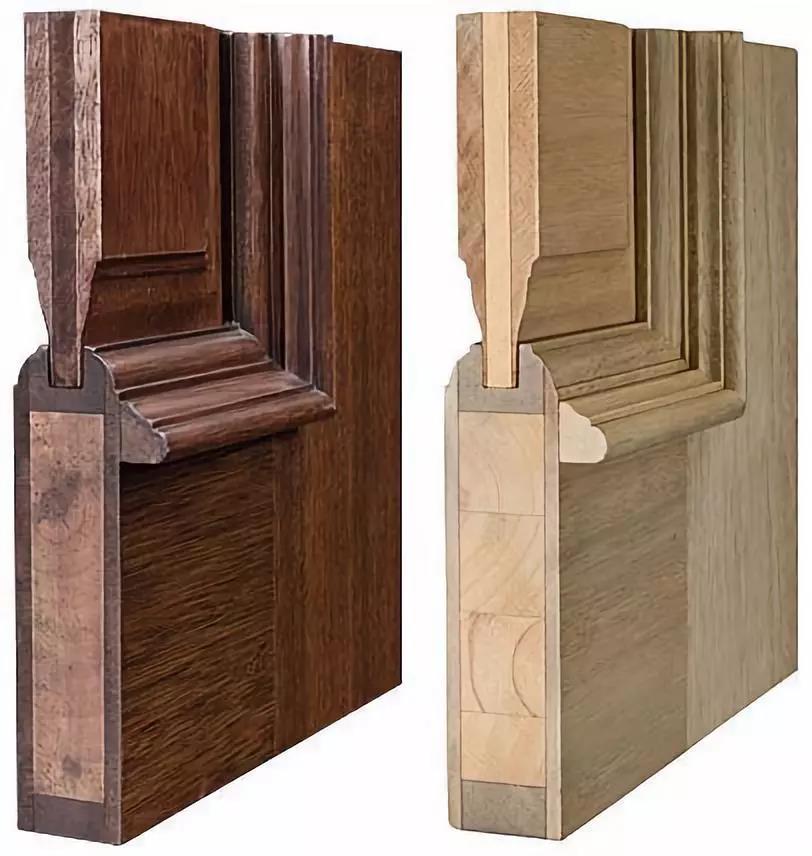

壓線造型

而隨著天氣越來越冷，冬季到臨，許多家庭因為保暖而在室內(nèi)采取供暖措施，使室內(nèi)空氣更干燥，造成實木復(fù)合木門嚴(yán)重缺水，而發(fā)生開裂變形。

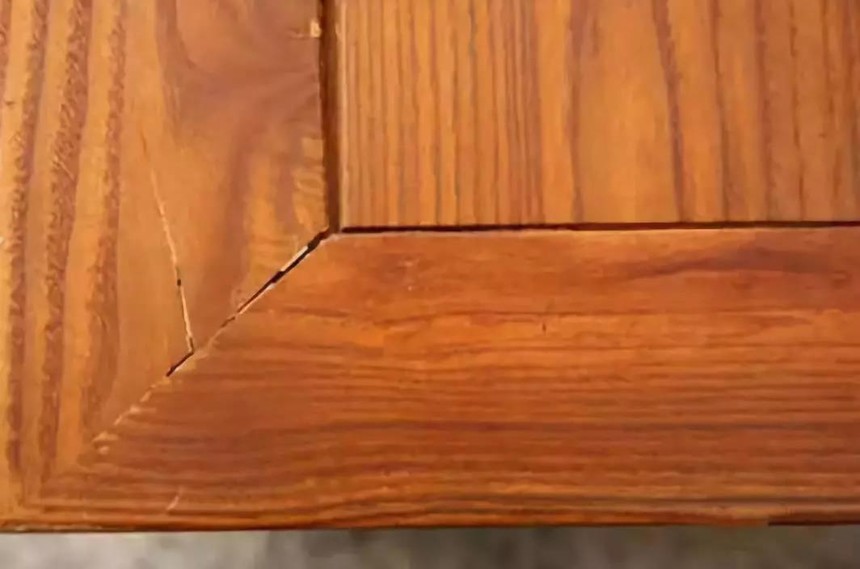

開裂、變形現(xiàn)象

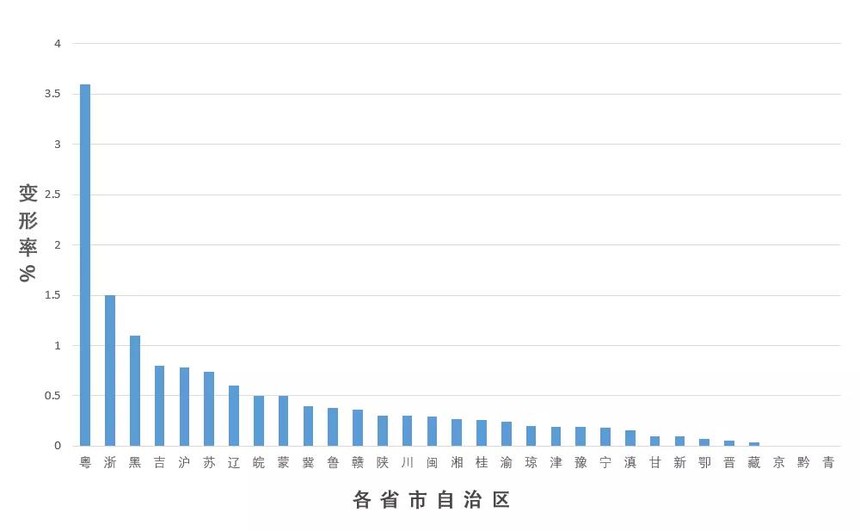

全國各主要省市自治區(qū)門扇的變形率

因為構(gòu)成實木復(fù)合門的材料，除部分飾面及封邊材料外，主要為木材及木質(zhì)復(fù)合材料，所以影響其穩(wěn)定性的根本原因在于材料內(nèi)外部的水分交換和應(yīng)力分布不均。

門扇應(yīng)力情況

造成門扇應(yīng)力分布不均很大的原因是不同地域的氣候差異、氣候變化的劇烈程度所致，下面我們通過一組數(shù)據(jù)圖來印證氣候變化對實木復(fù)合門變形的影響：

四類氣候區(qū)門扇變形率月份分布

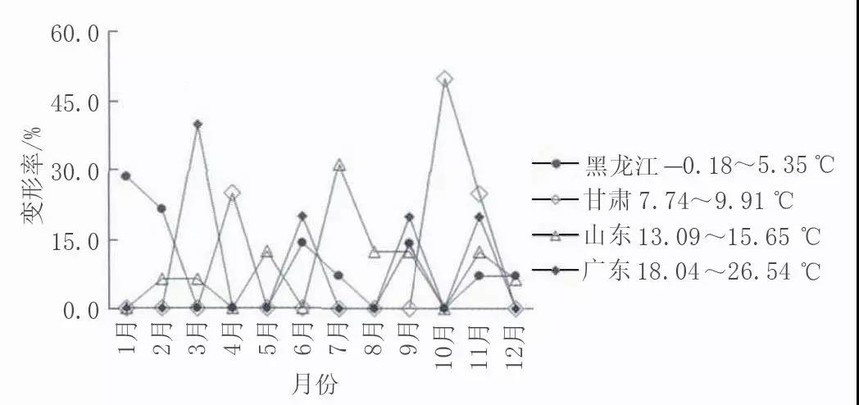

溫度對各氣候區(qū)典型省份門扇變形率月份分布的影響

降雨量對各氣候區(qū)典型省區(qū)門扇變形率月份分布的影響

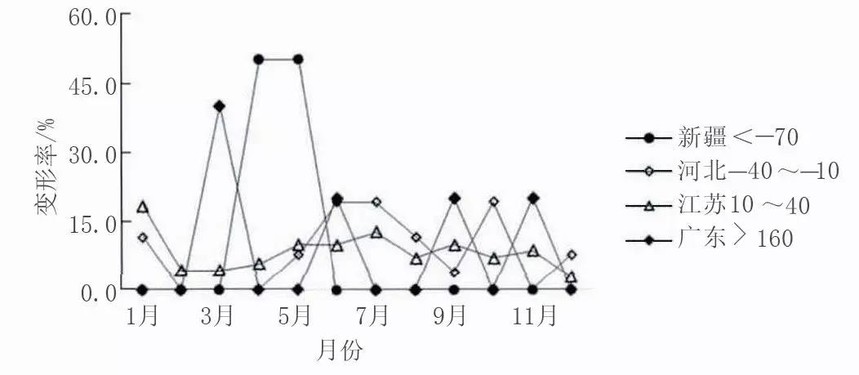

濕潤指數(shù)對各氣候區(qū)典型省區(qū)門扇變形率月份分布的影響

從以上圖表可以看出，門扇變形具有明顯的地域特征，受使用地氣候環(huán)境，特別是降雨量、濕潤指數(shù)等氣候特征的影響很大。為減少實木復(fù)合門的變形問題，需要木門生產(chǎn)企業(yè)嚴(yán)格把控質(zhì)量標(biāo)準(zhǔn)。實木復(fù)合門的總體質(zhì)量標(biāo)準(zhǔn)主要涉及三方面：

一、加工及組裝精度

對于門扇和門框，標(biāo)準(zhǔn)規(guī)定的加工精度為：門扇、門框的厚度允許偏差±0.5mm；門扇寬度、高度允許偏差±1.0 mm；門扇、門框部件連接處高低差≤5mm；門扇、門框垂直度和邊緣直度≤1.0 mm/lm；門扇表面垂直度≤1.0 mm/500mm；門扇翹曲度≤0.15%。

二、外觀質(zhì)量

1、門扇：花紋近似或基本一致，色差不明顯，不允許出現(xiàn)腐朽、鼓泡、分層、加工波紋和污染缺陷。

2、門框表面裝飾單板：單板裂縫、拼接離縫、疊層、凹陷、壓痕、鼓包、毛剌溝痕、刀痕、劃痕、砂透等其他缺陷應(yīng)控制在一定范圍，不影響美觀。

3、油漆涂飾層：不允許出現(xiàn)漆膜流掛、漆膜鼓泡、漆膜脫落的缺陷；針孔、表面漆膜皺皮、漆膜粒子及凹槽線型部分等缺陷也應(yīng)控制在一定范圍內(nèi)。

AB膠木門生產(chǎn)線可以實現(xiàn)木門高效、高質(zhì)加工。具體流程是中間芯板涂B膠后通過龍門夾緊對齊運輸機(jī)到自動組坯系統(tǒng)；同時，上下門板涂A膠通過烘干翻板后進(jìn)行龍門自動組坯系統(tǒng)，上下門板+芯板在自動組坯系統(tǒng)組坯對齊定位后進(jìn)入短周期壓機(jī)進(jìn)行冷壓復(fù)合。

AB膠智能冷壓生產(chǎn)線示意圖

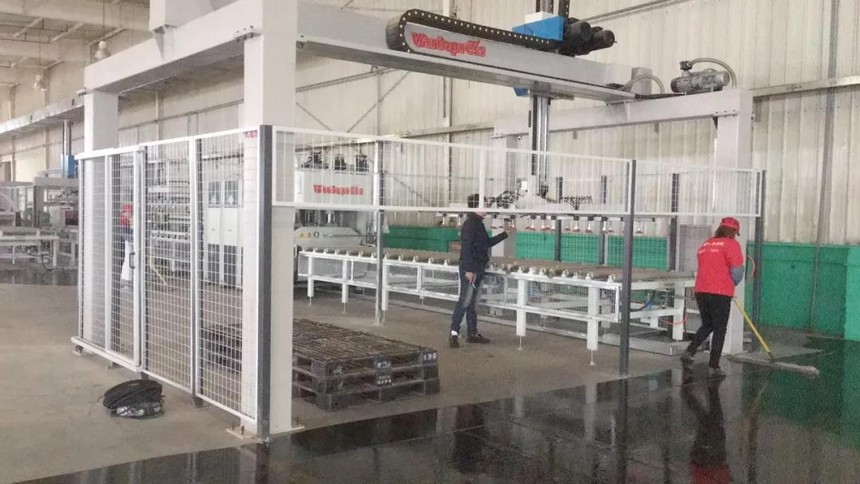

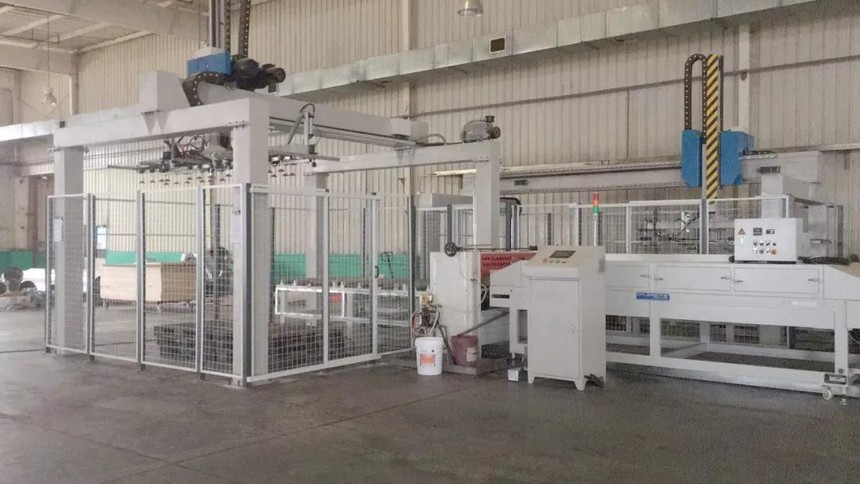

木門AB膠生產(chǎn)線上料及下料龍門

通過設(shè)備連線、軟件配合等手段能夠基本實現(xiàn)木門無人智能復(fù)合，無人化主要體現(xiàn)在AB膠分開自動涂膠、按順序自動組坯以及智能短周期壓制；通過龍門自動上下料、龍門夾緊穿插輸送，實現(xiàn)木門快速短周期制造（70秒左右一扇木門）。

三、理化性能

實木復(fù)合門的理化性能包括：含水率、表面膠合強(qiáng)度、表面抗沖擊、漆膜附著力、漆膜硬度和甲醛釋放量等指標(biāo)。

1、含水率：規(guī)定范圍在6%-14%之間。在原材料準(zhǔn)備過程中，各種木材、人造板材的含水率需嚴(yán)格控制在此范圍內(nèi)。

2、表面膠合強(qiáng)度：規(guī)定實木復(fù)合門的表面膠合強(qiáng)度4MPa，檢測方法按照GB/T 15104-2006《裝飾單板貼面人造板》進(jìn)行。

3、表面抗沖擊：規(guī)定漆膜附著力不小于3級；漆膜硬度不小于HB；表面耐洗滌液即試件表面經(jīng)浸透試液濾紙放置規(guī)定時間后，表面需無褪色、變色、鼓泡和其他缺陷。

4、漆膜附著力和漆膜硬度：規(guī)定漆膜附著力不小于3級；漆膜硬度不小于HB，漆膜表面需無褪色、變色、鼓泡和其他缺陷。

5、甲醛釋放量：作為重要的環(huán)保性能指標(biāo),標(biāo)準(zhǔn)嚴(yán)格限定實木復(fù)合門甲酸釋放量應(yīng)≤1.5 mg/L（干燥器法）。

隨著木門行業(yè)逐漸成熟，實木復(fù)合門的應(yīng)用越來越廣泛，影響質(zhì)量的因素有很多，只有嚴(yán)格遵守質(zhì)量標(biāo)準(zhǔn)，才能降低成本，使實木復(fù)合門產(chǎn)品質(zhì)量得到提高，結(jié)構(gòu)合理化、表面美觀。

家居行業(yè)技術(shù)咨詢電話13301505755

文章來源：家居薈二零二五

萬銳機(jī)械

歡迎關(guān)注家居薈

長按二維碼即可關(guān)注家居薈公眾號，了解更多有用和有趣的家居知識！
