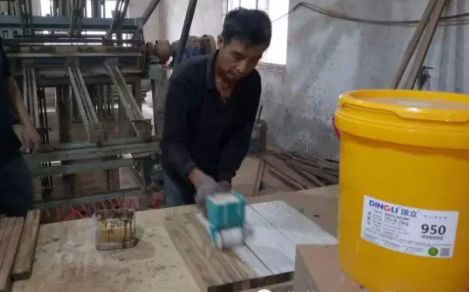

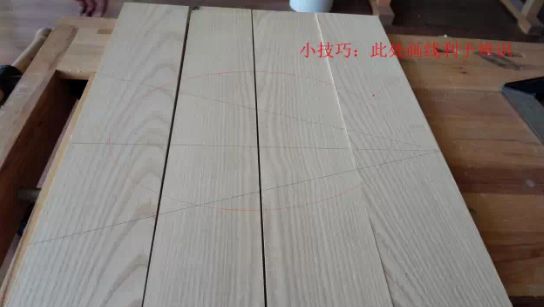

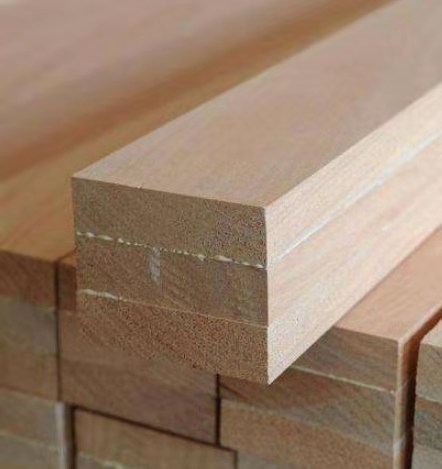

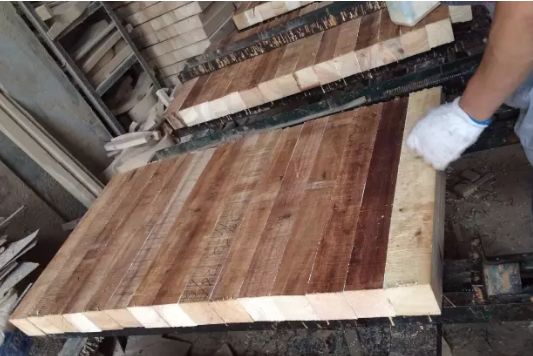

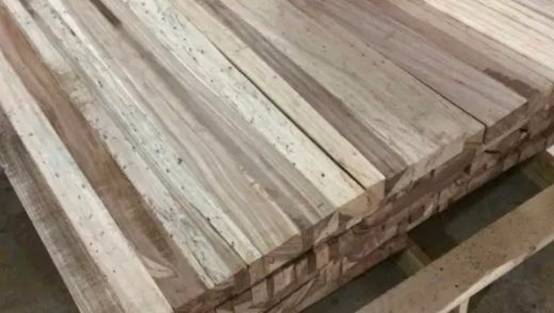

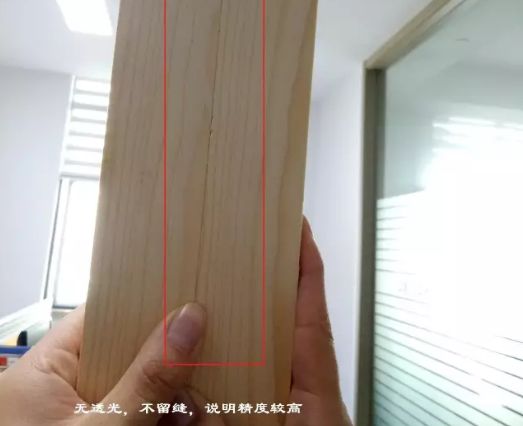

|
家居薈|拼板時注意這些要點,就不怕出問題啦!时间:2019-12-23 阅读 眾所周知,實木家具制作過程中,拼板是一項重要的工藝。當你在尺寸不夠的情況下可以通過拼板來得到大尺寸的材料;你也可以用不同的材料拼接來達到美觀的效果;同時你也可以通過小料的拼接來降低整塊大料的變形率。 因此,拼板在很多木材加工廠或者家具廠里都是一道常見的工藝,也是家具制造中最重要的一步,本文就拼板的具體過程和注意事項進行詳細講解。 一、選料 選料關(guān)系到后期板材的完美性。 首先要盡量規(guī)避一些木料的缺陷地方,例如節(jié)疤、裂紋、凹口等。 然后注意所拼板的工藝要求,是否需要同色,要注意即使同一種材料顏色也可能會不一樣。 二、基材處理 木工臺鋸切割出毛料,注意必須要比所拼料的實際尺寸大2-3mm,留出余量。此外,要保持材料的清潔光滑,平整無污染,平整誤差在1.5毫米以內(nèi),板材翹曲度在2—10毫米以內(nèi);木料含水率8%—12%;木材密度0.8以下。 三、組坯 組坯對于成品家具質(zhì)量的影響非常大,不合理的組坯,可能會使成品家具發(fā)生嚴重變形,甚至斷裂等一系列問題。需要注意以下幾點: 1、木材紋理的排列,盡量按照“頭靠頭,背靠背”的原則; 2、色差排列,有時候無法避免板材之間有色差,排列盡量把顏色相近的放在一起,使整體的顏色逐漸變化。 3、注意弦切面、徑切面和早材、晚材的排列,盡量交叉搭; 4、保證木材精度≤0.2mm,兩塊拼板之間不透光、不留縫。 四、調(diào)膠 材料準備好之后,就是涂膠的過程。拼板膠的類型很多,根據(jù)不同的基材,也有不同的拼板膠; 如果選用雙組份拼板膠,那么在拼板之前要特別注意調(diào)膠工藝。 頂立拼板膠 1、調(diào)膠方式 分為機器調(diào)膠和手工調(diào)膠。手工調(diào)膠的調(diào)膠器用塑料制品或不銹鋼制品的圓形容積。調(diào)膠量,一次最大為容積的三分之一。 2、調(diào)膠比例 涂膠前,要調(diào)配好拼板膠和固化劑的配比問題。拼板膠 :固化劑=100:10-15(重量比) 3、攪拌均勻 需在1-2分鐘內(nèi)攪拌均勻,及調(diào)即用,量少多次,不用膠時要及時清洗調(diào)膠器或調(diào)膠機。 4、調(diào)膠后有效使用時間 即活性期,6℃到25℃應(yīng)在2小時之內(nèi)把膠用完;25℃到35℃應(yīng)在1小時之內(nèi)把膠用完;35℃以上的溫度應(yīng)在30分鐘之內(nèi)用完。 五、涂膠 將膠水盡量均勻地涂在木板上,涂膠過程中需要注意以下幾點: 1、涂膠方式 機器布膠,抹刀、刷子、膠輥等手工布膠; 2、涂膠量 拼板單面涂膠量應(yīng)是180-220g/m2,最少不低于160g/m2,最多不高于240g/m2。 3、開放時間 即涂膠后到拼板的時間。 溫度25°C以上,開放時間2.5分鐘以內(nèi)完成加壓; 溫度15°C到25°C開放時間4分鐘以內(nèi)完成加壓; 溫度6°C到15°C開放時間6分鐘以內(nèi)完成加壓; 4、閉合時間 即拼板后到上壓機的時間,25°C時不超過10分鐘。 5、其他注意事項 由于木材的頭尾區(qū)域受到的壓力比較大,因此木材的頭尾區(qū)域需要多涂幾次膠,加強粘接力,保證木材拼接效果。 六、壓合 涂膠后,用木工夾具進行壓合。 1、加壓原則 及時加壓,壓力要均,壓力要足,單次壓成,壓時要夠。 2、加壓方式 加壓方式可分:冷壓,熱壓,高頻加壓。冷壓的常見的熱壓機、夾具有平板夾具和風車夾具。 3、加壓時間 25°C時,軟木1-1.5小時,硬木1.5-2小時;板木加壓時間1小時到4小時,要根據(jù)板木材料和用膠現(xiàn)場溫度濕度情況進行適當調(diào)整。 4、加壓壓力 軟木每平方厘米垂直受力6-12kg,硬木垂直受力9-15kg/cm2;切記端頭也要加壓到位,中間如有凸起,需要將其打壓避免彎曲; 5、加壓次數(shù) 單次加壓為佳。 七、養(yǎng)生 養(yǎng)生即指拼板卸壓后進入下一道工序的間隔時間。若養(yǎng)生不足易造成后期加工后膠線開裂及下陷。 一般來說,拼板集成材應(yīng)至少放置24小時后才能進行表面處理。如工作環(huán)境溫度較高而空氣濕度較低或拼板在烘房內(nèi)進行處理時,養(yǎng)生時間可相應(yīng)縮短。如果是需要進行光滑的表面處理需放置更長時間;熱壓和高頻膠合的板材可較快進行下一步的加工。 家居行業(yè)技術(shù)咨詢電話13301505755 頂立無醛膠 歡迎關(guān)注家居薈 長按二維碼即可關(guān)注家居薈公眾號,了解更多有用和有趣的家居知識! |
