必須要學會的榫卯結合加工的技術要求

时间:2020-06-12     【转载】   阅读





榫卯結合的技術要求:



家具的損壞常出現在結合部位,因此在設計家具產品時,一定要考慮榫卯結合的技術要求,榫卯結合的正確與否,直接影響家具產品的強度。



(一)榫舌的厚度



一般由零件斷面的尺寸而定。為了保證接合強度,單榫的厚度接近于方材厚度的1/2,雙榫的總厚度也接近于方材厚度或?qū)挾鹊?/2。


為使榫舌易于插入榫孔,常將榫端的兩面或四面削成斜棱呈300。當木材斷面超過40mm×40mm時,應采用雙榫接合。



榫舌的厚度為6mm、8mm、9.5mm、12mm、13mm、15mm等。榫舌的厚度,根據生產實踐證明,等于榫孔寬度或比榫孔寬度小0.3mm時,則抗拉強度最大,如果榫舌的厚度大于榫孔寬度反而使強度下降。


這是因為榫舌與榫孔接合,還要經過膠料的作用,才能獲得較高的強度。榫舌的厚度若大于榫孔尺寸,結合時膠液會被擠出。接合處不能形成膠縫,則強度會下降,而且安裝時還易使方材劈裂,破壞了榫接合。

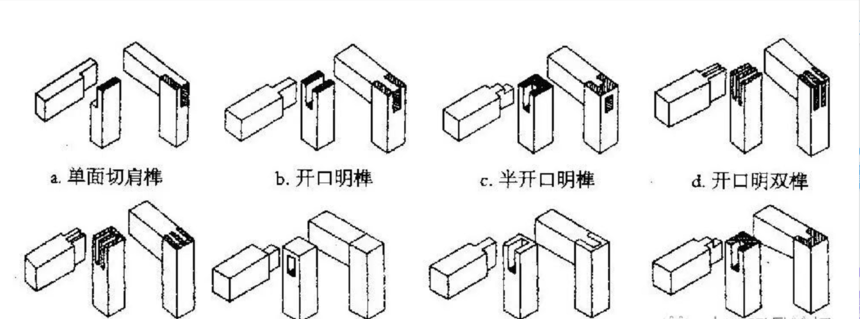

結構工藝:



(二)榫舌的寬度

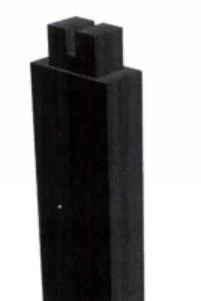

一般比榫孔長度大0.5~1mm。當榫舌的寬度增加到25mm時,寬度的增大對抗拉強度的提高并不明顯;谏鲜鲈,榫舌寬度超過40mm時,應從中間鋸切一部分,即分成兩個榫舌,這樣可以提高榫接合強度。



(三)榫舌的長度



根據各種接合形式?jīng)Q定的,當采用明榫接合時,榫舌的長度應等于接合零件的寬度或厚度,如采用暗榫時不能小于榫孔零件寬度或厚度的一半。



榫舌長度與強度的關系,實驗證明:家具的榫接合,當榫舌長度在15—35mm時,抗拉強度隨尺寸增大而增加,當榫舌長度在35mm以上時,抗拉強度隨尺寸增大而下降。


由此可見,榫舌的不易過長,一般在15~30mm時的接合強度最大?傊,榫接合的強度決定于榫舌的幾何形狀,榫舌與榫孔的正確配合以及膠著面積的大小。


當采用暗榫時,榫孔的深度應當比榫舌長度大2mm,這樣可避免由于榫頭端部加工不精確或木材膨脹使榫頭撐住榫孔的底部,形成榫肩與方材間的縫隙,同時又可以貯存少量膠液,增加膠合強度。



圓榫的直徑為板材厚度的0.4—0.5mm,目前常用的規格分別為直徑6mm、8mm、10mm三種。圓榫的長度為直徑的3~4倍。

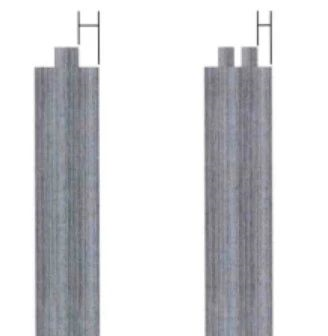

(四)榫舌厚度與方材斷面尺寸的關系



單榫距離外表面不小于8mm,雙榫距離外表面不小于6mm。



(五)榫舌、榫孔的加工角度



直角榫的榫舌與榫孔應垂直,也可略小,但不可大于900,否則會導致接縫不嚴。暗榫榫孔底部可略小于孔上部尺寸1—2mm,但不可大于上部尺寸;


明榫的榫孔中部可略小于加工尺寸1—2mm,不可大于加工尺寸。



(六)榫卯結合對木紋方向的要求



榫舌的長度方向應順著木材纖維方向,因為橫向易折斷。榫孔應開在縱向木紋上,開在端頭易裂而且結合強度小。
