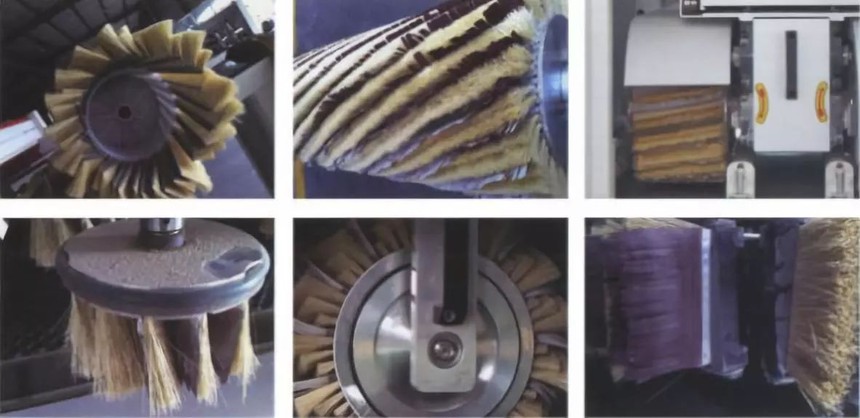

|
砂光人造板時出現(xiàn)的問題及原因分析經(jīng)驗豐富的油漆工常說:砂光越到位,油漆質(zhì)量就越高,這充分說明了砂光對家具外觀質(zhì)量的意義非凡。的確,從古至今,雖然砂光技術(shù)一直在變化發(fā)展,但是重要性從未改變。 其實,砂光的重要性已經(jīng)不需要再多的強調(diào),大家已經(jīng)意識到了,并在不斷的改進發(fā)展了。今天,我們就來聊聊砂光人造板的時候出現(xiàn)什么樣的故障,我們要如何去解決問題。 一、平均厚度相對公稱厚度調(diào)整不當,其原因是: 1、機器磨削厚度調(diào)整不當 2、砂帶已磨損,其特征是正偏差 3、毛胚厚度變動過大 二、橫斷面中板厚差異過大,如斜楔形,中凸形等,其原因是: 1、上、下接觸輥軸線在垂直平面內(nèi)的投影不平行,其特征一般是斜楔形; 2、接觸錕相對承壓錕或工作臺面不平行,其特征一般是斜楔形; 3、接觸輥圓柱度超差,特別是橡膠覆蓋的情況下,易磨損后使板厚呈中凸形。 4、基準板工作面直線度超差,其板厚缺陷一般也是近似中凸狀。 5、工作臺或機器在上升或下降過程不同位置時橫向平行度超差。 6、壓磨器變形使工作面直線度超差。 7、壓磨器中使用的羊毛墊或泡沫橡膠板磨損。 三、板子兩側(cè)邊局部區(qū)域厚度減薄,以稱“塌邊”現(xiàn)象,其原因為: 1、壓磨器磨削量過大 2、壓磨器上的羊毛墊或泡沫橡膠板厚度不均,兩端厚度過大 3、石墨墊磨損。 四、在縱斷面內(nèi)板厚差異大,其原因是: 1、下送時輥和承壓輥等未按要求正確調(diào)節(jié)器調(diào)整。 2、下送進輥的橡膠層磨損,使磨削基準產(chǎn)生變動。 3、承壓輥徑向跳動量超差將引起板厚沿縱向產(chǎn)生周期性變動。 4、采用絲桿 螺母機構(gòu)調(diào)正機架升降的雙面砂光機,擋升架構(gòu)存在間隙時,上送時輥預壓量前后兩段調(diào)整不當,均會在磨削過程出現(xiàn)“讓刀”現(xiàn)象,致使板厚前后產(chǎn)生差異,板厚前部減薄,一般是后段預壓量過大,板厚后部減薄則是前段預壓量過大。 5、前后導板調(diào)整不當也會出現(xiàn)上述類似情況。 6、橡膠接觸輥輥面硬度過軟,而磨削量又較大時,易出現(xiàn)“啃頭”和“啃尾”現(xiàn)象。 7、前上,下導板調(diào)整間隙過大時,則在磨薄板時無法支托和限制工件的撓曲,而產(chǎn)生"啃頭”和”啃尾”現(xiàn)象。 五、板子的上, 下磨削量不一致,其中一面已顯露出芯層料,其原因是: 機器調(diào)整不當,下接觸輥上母線相對前部下料輥抬起或落下時與規(guī)定磨削量不符。 六、板面手感粗糙,有毛茸狀現(xiàn)象,其原因是: 1、砂帶粒度過粗, 2、板材含水率高,已超過10%, 3、磨削量過大, 4、進給速度過快, 5、板材熱壓后未經(jīng)充分冷卻 七、板面出現(xiàn)被擠后的亮帶,其原因為: 1、砂帶已純化喪失切削能力, 2、導板調(diào)整不當,產(chǎn)生擠壓, 3、吸塵不合要求,砂帶被粉塵堵塞,喪失切削能力, 4、板面被油污染,使砂帶被粉塵粘附后產(chǎn)生堵塞。 八、板面出現(xiàn)規(guī)則的橫向條紋,其原因: 1、進給系統(tǒng)故障,使進料速度產(chǎn)生周期性的快慢變化,判斷方法只要變動一下進料速度,視變動前后的橫紋節(jié)距有無變化,若無變化則是進給機構(gòu)內(nèi)有故障,可進一步檢查傳動鏈條的松緊,鏈齒輪和進料輥等處有無不正常的現(xiàn)象。 2、膠合板芯板的旋切過程已產(chǎn)生節(jié)痕,在砂光表板后產(chǎn)生復印效果,而使表面也產(chǎn)生橫紋,其節(jié)距在變換進料速度時也保持不變,應予注意,防止誤差。 3、砂帶接頭不良,接縫處厚度超過砂帶制造標準的規(guī)定,對有壓磨器的砂光機可適當加大其磨削量,一般可消除此缺陷。 4、接觸輥等砂錕平衡不平,其缺陷的特征是節(jié)紋間距很小,節(jié)紋間距阻隨送時速度的加快而加大。 5、接觸輥軸承損壞,徑跳超差,其缺陷的特征也是節(jié)紋間距很小并伴隨有機器的明業(yè)振動。 橡膠接觸輥外圓受傷或變形,產(chǎn)生橢圓度或沿母線方向的條紋磨損痕跡。 九、板面在某幾處位置出現(xiàn)橫向條紋,其原因是: 1、承壓輥外圓沿母線方向有條狀磨傷痕跡, 2、承壓輥上有條狀積塵, 3、進給輥調(diào)整不當,使板子在磨削過程,瞬時突然受阻而產(chǎn)生細微的停頓現(xiàn)象,有進出料輥臺安裝不當也會出現(xiàn)這種情況。 十、板面出現(xiàn)縱向的直線條紋缺陷,其原因是: 1、接觸輥表面有局部凸點,便如粘有被壓實的粉塵塊或粘有石墨帶上脫落的石墨粉。 2、橡膠接觸輥表面被損傷出現(xiàn)環(huán)狀傷痕, 3、壓磨器的石墨帶和羊毛氈等被局部損壞,或混入硬質(zhì)異物。 十一、板面出現(xiàn)縱向之字形蛇紋缺陷,其原因為: 1、砂帶背面的布基在織造時有接頭疵點,這在細砂帶磨削時特別敏感, 2、砂帶表面有局部缺陷,砂團和膠斑 3、砂帶使用一段時間開始出現(xiàn)上述缺陷,則可能是表面有局部被嵌在工件的硬物劃傷。 4、因吸塵不良造成砂帶背面有粉塵壓實點的結(jié)塊現(xiàn)象 5、石墨帶質(zhì)量差,石墨粉脫落后被壓實在砂帶背面 6、砂帶表面被油污染,使粉塵附后產(chǎn)生結(jié)塊 十二、關(guān)于直線形縱紋產(chǎn)生原因 所謂縱紋缺陷是指其紋路方向與板子的進給方向一致,這種缺陷在連續(xù)砂光后同一批上反映,其位置是相同的,但是其具體的位置則有隨時性呈無規(guī)律狀,這種缺陷的原因也相對容易分板,均是源于接觸輥表面或石墨帶表面存在個別的突出點。 例如有時會因石墨帶上的石墨粉脫落,隨著砂帶的旋轉(zhuǎn)被壓附在接觸輥表面,形成凸點,這里的縱紋是凹入板面的,又例如接觸輥表面被混入的硬質(zhì)異物損壞,出現(xiàn)環(huán)狀溝槽,則縱紋呈凸出狀態(tài),石墨帶上通常是由于在磨削過程嵌入了異物,形成突起點,從而導致板面出現(xiàn)縱紋,羊毛氈或泡沫橡膠厚度不均也會導致有一定寬度的帶狀紋路出現(xiàn),應根據(jù)實際情況從上述幾個方面去具體分板產(chǎn)生直線形縱紋的原因。 十三、關(guān)于“之”字形縱紋產(chǎn)生原因 缺陷除了有上述縱向特征外,還呈現(xiàn)有一定節(jié)距規(guī)律的“之”字形狀,與直紋相似,在連續(xù)砂光的同一批板內(nèi)出現(xiàn)的位置是一致的,而具體所在位置有隨機性。產(chǎn)生的原因就在砂帶上看,因為砂帶在磨削過程是沿錕軸線往復擺動的,與工件直線進給運動合成的結(jié)果就導致了“之”字形的運動軌跡。 綜上所述,只要依據(jù)砂光后表面缺陷的具體特征,再按上述方法去分析,其原因是可很快確定的。從目前多數(shù)情況看,產(chǎn)生紋路形缺陷的主要原因不在設備上,而操作調(diào)整不當和砂帶,石墨帶的制造質(zhì)量問題顯得比較突出,應仔細并認真的對待砂光工序中的每一個環(huán)節(jié),這對提高人造板砂光后板質(zhì)量是至關(guān)重要的。 家居行業(yè)技術(shù)咨詢電話13301505755 凱源精科 歡迎關(guān)注家居薈 長按二維碼即可關(guān)注家居薈公眾號,了解更多有用和有趣的家居知識! |
