国产成人激情一区二区视频_真人一级毛片免费播放91_国产免费一区二区三区精品在线_国产一级黄片在线_真人aa一级真人片视频_精品2022露脸国产偷人_一区二区三区高清无_亚洲高清无码播放_A级春药情欲片在线看BD_国产91皮裤在线播放

文章
  • 文章
  • 視頻
搜索
详细内容

木器 油漆涂裝 知識(shí)匯總!史上最全!

时间:2021-03-02     【转载】   来自:門(mén)業(yè)視界   阅读



油漆是一種家具原料,對(duì)家具表面裝飾、提升家具的品位起著相當(dāng)重要的作用。在家裝中可適用的油漆往往價(jià)格相差甚遠(yuǎn),那么如何去評(píng)價(jià)油漆的性能呢?


所選用的油漆是否物有所值呢?關(guān)于這個(gè)問(wèn)題,簡(jiǎn)單而言可以從以下幾個(gè)方面進(jìn)行評(píng)價(jià):


油漆的表觀性能 :油漆的表觀性能是指一般能比較直觀的感覺(jué)到的,諸如油漆的流平性、抗流特性、干燥性、砂磨性、顏色的準(zhǔn)確度等性能。


油漆的內(nèi)在性能 :油漆內(nèi)在性能的評(píng)價(jià),是決定油漆質(zhì)量?jī)?yōu)劣的重要指標(biāo)。


1.粘度指標(biāo):粘度隨溫度變化而會(huì)有較大的變化幅度,因此有時(shí)冬、夏雨季粘度差異較大,這并非油漆質(zhì)量不穩(wěn)定,這點(diǎn)往往是一些家具制造商對(duì)油漆的一個(gè)誤區(qū)。


2.不揮發(fā)性含量指標(biāo):也叫固含量、此指標(biāo)是評(píng)價(jià)油漆所含有效成份的唯一指標(biāo)。目前家具業(yè)中有一種認(rèn)識(shí)誤區(qū),認(rèn)為油漆粘度越高、能兌天那水越多越劃算,而不去考慮油漆的有效成份。


實(shí)際上,油漆中勾兌的天那水最終全部都會(huì)揮發(fā)到空氣中,而不會(huì)留存在工件表面,勾兌的天那水越多,實(shí)際上浪費(fèi)越大,并且嚴(yán)重影響環(huán)境。因此,低粘度、高固體油漆是家具業(yè)的發(fā)展主流。


3.硬度:硬度分為6H、5H、4H3H、2H、H、F、HB、2B、3B、4B、5B、6B、等14個(gè)等級(jí),普通漆膜硬度一般介乎于B-3H之間,漆膜硬度高低僅僅是表征漆膜性能的一項(xiàng)簡(jiǎn)單指標(biāo),并非硬度高就一定好。


4.附著力:附著力是油漆與基材密著程度的重要表征,也是家具長(zhǎng)期使用過(guò)程中油漆是否會(huì)掉落的表征指標(biāo)。


5.翹曲性:是表征漆膜柔韌性的一項(xiàng)重要指標(biāo)。漆膜柔韌性是家具在長(zhǎng)期使用過(guò)程中不致龜裂、剝離的表征指標(biāo)。


6.耐沖擊性:也是表征漆膜柔韌性的一項(xiàng)重要指標(biāo)。該指標(biāo)對(duì)金屬漆意義特別明顯,抗沖性越好,則漆膜越不容易在撞擊條件下出現(xiàn)發(fā)白、離層現(xiàn)象。


7.耐寒性:指漆膜在低溫條件下的抗寒能力。此項(xiàng)性能是決定家具是否能在中國(guó)大陸北方等冬季寒冷地區(qū)使用的一項(xiàng)先決條件。


8.耐熱性:此項(xiàng)性能的通過(guò)是保證漆膜在一般使用條件下對(duì)熱水、茶壺等日常用品的受熱要求。


9.耐溫變性:此項(xiàng)指標(biāo)是對(duì)漆膜要求的較高境界。只有能經(jīng)受住冷熱循環(huán)試驗(yàn)的漆膜,才能獲得在任何氣候下放心使用的基本條件。


10.耐黃變性:是對(duì)漆膜在使用過(guò)程中保色性能的表征指標(biāo),一般使用UV燈照或日曬前后的色差值,來(lái)定量表征變色的程度。色差值越小,保色性越佳,設(shè)計(jì)合理的漆膜在測(cè)試條件下應(yīng)有較小的色差變化。



油漆使用中的問(wèn)題及解決:

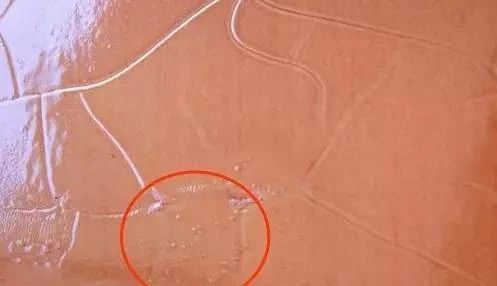

1、油漆剝落:可能是表面過(guò)于光滑的緣故,若原涂料是有光漆或者是粉質(zhì)的(加未經(jīng)處理的色漿涂料),新上的油漆在表面就粘不牢;蚩赡苁悄玖细嗷蚪饘儆袖P斑,也有因油漆質(zhì)量不好而剝落的。


小面積的油漆剝落,可用細(xì)紗紙打磨,然后抹上膩?zhàn),刷上底漆,再重新上漆。大面積的脫落必須把漆全部剝?nèi)ィ匦峦克ⅰ?/span>

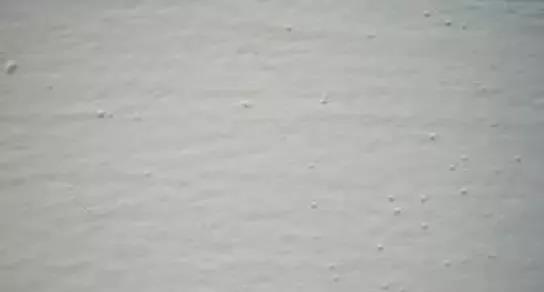

2、氣泡、針眼:涂膜中溶劑未完全揮發(fā),表層已干燥,致使表面被揮發(fā)物沖頂,若頂破則為針眼,若沒(méi)頂破為氣泡。


因此:①   若表干太快,當(dāng)殘留在油漆中的氣泡、固化劑與水反應(yīng)產(chǎn)物二氧化碳等來(lái)不及跑走;


②   一次性厚涂;層間間隔時(shí)間不夠;


③   施工溫度太高,導(dǎo)致表干太快,固化劑與水反應(yīng)太多產(chǎn)生過(guò)量的二氧化碳;


④   涂料(包括稀釋劑)中或被涂物表面含水量太高、環(huán)境溫度太高,都會(huì)導(dǎo)致固化劑同水的副反應(yīng)產(chǎn)生大量二氧化碳?xì)馀荩?/span>


⑤   固化劑添加量過(guò)多,尤其是在高溫度下更易起泡


防治、解決方法:


①   調(diào)整溶劑揮發(fā)速度,適當(dāng)添加慢干溶劑,如環(huán)已酮、CAC等;油漆調(diào)配好后,靜置約20分鐘,以讓攪拌過(guò)程中帶入的空氣揮發(fā)掉;


②   一次不能厚涂;每次噴涂間隔時(shí)間不要太短;


③   控制噴房及干燥房的溫度,如炎熱的夏季,宜選在早上或晚上氣溫較低時(shí)噴涂;避免陽(yáng)光直接照射等,有時(shí)被涂件剛從炎熱的太陽(yáng)底下搬進(jìn)涂裝房?jī)?nèi),被涂物件溫度往往很高,需放置冷卻一段時(shí)間至室溫后才施涂;


④   避免環(huán)境溫度太高的場(chǎng)所施工,打磨尤其是的水磨后要待被涂物面水分充分干后;夏天手上出汗厲害,噴涂前盡量避免用手觸摸被涂物;


⑤   正確配比固化劑,在高溫高濕季節(jié),稍稍降低固化劑的配比。

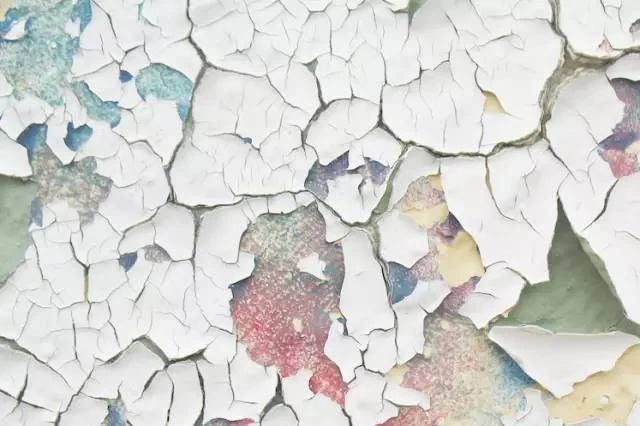

3、出現(xiàn)裂紋:這種情況多半要用化學(xué)除漆劑或熱風(fēng)噴槍將漆除去后,再重新上漆。若斷裂范圍不大,這時(shí)可用砂磨塊或干濕兩用砂紙沾水,磨去斷裂的油漆,在表面打磨光滑以后,抹上膩?zhàn)樱⑸系灼,再重新上漆?/span>

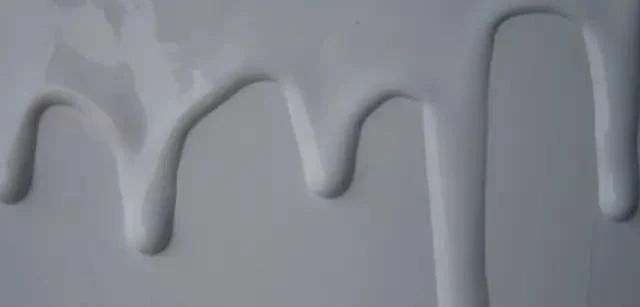

4、流掛現(xiàn)象:


a. 白坯表面不平,幾何形狀復(fù)雜;

b. 噴槍與工件的距離太近;

c. 一次噴涂量太多;

d. 油漆配比稀釋劑量太多;

e. 施工環(huán)境溫度太低;

f. 層次間隔時(shí)間不夠;

g. 稀釋劑揮發(fā)速度過(guò)慢;


防治及處理方法:


①   白坯表處理平整,幾何形狀復(fù)雜的工件要分多次噴涂;


②   噴槍與工件要保持20-30CM距離;


③   降低空氣壓力、控制油量、數(shù)量;


④   減少稀釋劑的數(shù)量,施工粘度應(yīng)在16〞左右(4#杯);


⑤   如果施工場(chǎng)地溫度太低,應(yīng)控制好施工場(chǎng)地溫度再進(jìn)行施工;


⑥   噴涂層次應(yīng)在第一層漆膜基本表干后再?lài)姷诙危?/span>


⑦   換成快干的稀釋劑;

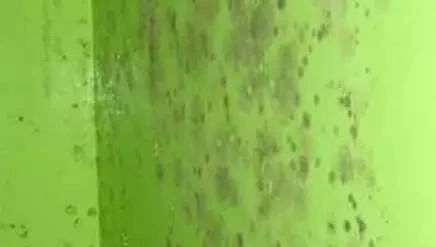

5、發(fā)霉變色:這種問(wèn)題多發(fā)生在潮濕的油漆表面,如水汽凝結(jié)在玻璃和金屬表面時(shí)常會(huì)產(chǎn)生棕黑色的污斑。此時(shí)可用殺菌劑,照說(shuō)明書(shū)的指示處理發(fā)霉的部位,待霉菌殺死后,將表面清洗干凈,然后再重新上漆。


6、污 斑:油漆表面產(chǎn)生污斑的原因很多。例如:乳膠漆中的水分溶化墻上的物質(zhì)而銹出漆面,用鋼絲絨擦過(guò)的墻面會(huì)產(chǎn)生銹斑。墻內(nèi)暗管滲漏出現(xiàn)污斑等。為防止污斑,,可先刷一層含鋁粉的底漆,若已出現(xiàn)污斑,可先除去污斑處乳膠漆,刷層含鋁粉的底漆后,再重新上漆。



7、失去光澤:原因是未上底漆,或底漆及內(nèi)層漆未干就直接上有光漆,結(jié)果有光漆被木料吸收而失去光澤。有光漆的不好也是一個(gè)原因。用干濕兩用砂紙把舊漆磨掉,刷去打磨的灰塵,用干凈濕布把表面擦凈,待干透后,再重新刷上面漆。要特別注意的是,在氣溫很低的環(huán)境下涂漆,漆膜干后,也可能失去光澤。

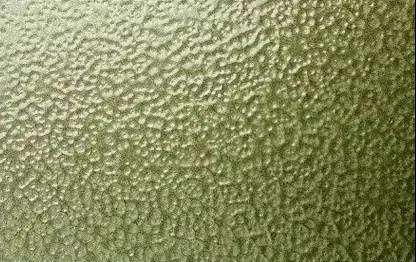

8、桔皮、皺紋:涂膜未充分流展平滑即已干燥。

①   油漆太稠;

②   壓力太大、噴咀與工件的距離太近或太遠(yuǎn);

③   稀釋劑種類(lèi)不當(dāng);

④   環(huán)境溫度太高;


防治、解決方法:

①   油漆調(diào)至施工粘度(4#杯)16-18左右;

②   減少空氣壓力、噴咀與工件的距離要保持在20-30CM左右,漆膜不要噴的太;

③   稀釋劑的種類(lèi)要配套使用,選用適當(dāng)慢干的溶劑;

④   調(diào)整噴房溫度,控制排風(fēng)流量。



9、起,F(xiàn)象(手感很差)的原因 :

a. 施工環(huán)境差,揚(yáng)塵太多;b.噴咀太小,壓力太大油漆霧化不好;

c.     噴房通風(fēng)不好,施工時(shí)在噴房的空間存留一層漆霧;

d.     使用的固化劑已經(jīng)變質(zhì);

e. 油漆與固化劑混合后時(shí)間過(guò)久,油漆已經(jīng)膠化。


防治、解決方法:

①   改建噴房?jī)艋諝狻⒋驋邍姺、控制無(wú)關(guān)人員進(jìn)入;


②   調(diào)整噴槍噴咀大小,面漆噴涂最佳噴咀口徑1.5mm左右,調(diào)整壓力;


③   噴槍與工件的距離保持在最佳距離;


④   使噴房通風(fēng)良好、施工時(shí)不再有霧狀空氣停留在噴房?jī)?nèi);


改用質(zhì)量好的固化劑;油漆同固化劑混合后,應(yīng)在4小時(shí)內(nèi)用完。



10、油漆不干:

①   涂料中或被涂物表面含有水、醇、油或蠟等異物,導(dǎo)致固化劑消耗;

②   或固化劑添加劑加量不夠;

③   或溫度過(guò)低。


防治、解決方法:

①   選用指定的稀釋劑(不含水、醇、酸)。尤其是香蕉水,當(dāng)中含有大量的醇類(lèi)溶劑,會(huì)大量地消耗固化劑,而現(xiàn)在仍有不少中、小家俱廠不選用配套的稀釋劑,尤其在作底漆時(shí),常導(dǎo)致底漆不干,有時(shí)表面看起已干了,但實(shí)際上同于固化劑被大量的醇類(lèi)溶劑消耗掉,樹(shù)脂并未很好地交聯(lián),其結(jié)果是底漆硬度不夠,打磨粘砂紙或極易打穿,中涂或面涂時(shí),會(huì)出現(xiàn)咬底、起泡、豐滿度差、硬度差、附著力差等諸多毛;


②   按配比添加固化劑;


③   當(dāng)室溫低于5℃時(shí),PU漆干燥很慢。

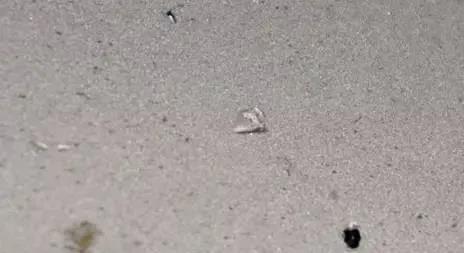

11、 漆面粘上小蟲(chóng):盡量趁油漆未干時(shí)將小蟲(chóng)剔去,然后用刷子沾一點(diǎn)油漆輕輕修補(bǔ)一下表面。如油漆己干,則需等漆膜變硬后再除去小蟲(chóng),這樣才不會(huì)把表面弄得一塌糊涂。



12、上漆木料表面出沉暗斑:可能是木節(jié)在上漆前未封住,經(jīng)太陽(yáng)一曬,木節(jié)受熱,樹(shù)脂從木節(jié)巾滲出而引起的。此時(shí)可用刮刀刮去油漆,然后以細(xì)砂紙打磨至露出木節(jié)后,用封節(jié)漆將木節(jié)封住,待干透后,再重新上漆。


13、咬底、失光發(fā)白:

①   上下層涂料不配套,層間時(shí)間太短就用高強(qiáng)度溶劑稀釋的上涂噴;

②   溫度太低噴房?jī)?nèi)濕度過(guò)高,通風(fēng)環(huán)境太差造成漆膜發(fā)白失去光澤;

③   油漆中有水份及稀釋劑加入太多,達(dá)不到漆膜厚度;

④   施工場(chǎng)所濕度太高。


防治、解決方法:

①   上下層涂料配套使用,層間施工時(shí)間延長(zhǎng)至干透再?lài)娡康诙,更換稀釋溶劑。


②   改建施工場(chǎng)所,通風(fēng)環(huán)境,最好施工溫度控制在25℃相對(duì)濕度在70%左右;


③   調(diào)整好油漆配比及施工粘度(15〞-17〞);


④   施工時(shí),避免濕度太高的場(chǎng)合及天氣。



14.走油:涂裝后,油漆的表面張力不勻引起。


①   油漆被污染了是最主要的原因。被污染的渠道有:


a.  噴涂系統(tǒng),供給的壓縮空氣中含有油污—檢查空壓機(jī)海底閥,放除產(chǎn)生的油、水,檢查油水分離器的效果;


b. 包裝罐,開(kāi)料罐被油、脂污染了—用干凈的容器配漆,配漆前,先用天那水清洗一下;


c.  操作工手上帶的油污,尤其是冬天手上使用了油性護(hù)膚品,在打磨、配漆時(shí)易引起油漆的污染—操作者確認(rèn)手上沒(méi)有油脂品,最好先用肥皂或天那水洗凈雙手;


d. 底材的污染,包括落塵、油污、打磨后存放時(shí)間長(zhǎng)—確認(rèn)底材上無(wú)污染,若前次打磨間隔時(shí)間過(guò)久,重新打磨一遍;


e. 底涂的污染,包括底漆、中涂中因使用助劑過(guò)多(如流平劑),而助劑會(huì)向漆膜上層遷移、底涂過(guò)光過(guò)硬、打磨不充分、個(gè)別地方被漏磨——再打一次磨,確認(rèn)打磨徹底。


②   外加電場(chǎng)、磁場(chǎng)的影響;因油漆是電的不良導(dǎo)體,在攪拌、噴涂過(guò)程中,由于磨擦?xí)a(chǎn)生大量靜電,當(dāng)一較強(qiáng)的外加電磁場(chǎng)存在時(shí),會(huì)導(dǎo)致嚴(yán)重的走油。如附近在使用電焊機(jī)、直流發(fā)電機(jī)、磁場(chǎng)很強(qiáng)的儀器的存在等—確認(rèn)要涂裝時(shí)沒(méi)有以上情形的存在才涂裝。


③   操作人員身上帶有較強(qiáng)的靜電,如②所述,油漆表面常堆積著大量靜電,當(dāng)操作者身上靜電夠多時(shí),會(huì)導(dǎo)致走油。此種情形常發(fā)生在冬天及梅雨季節(jié);


④   油漆生產(chǎn)過(guò)程中,助劑未攪勻,導(dǎo)致局部助劑含量過(guò)高引起;


⑤   樹(shù)脂本身質(zhì)量差,如分子量分布太廣;一次噴涂過(guò)厚,或厚薄不一致        ⑥   一次涂裝太薄;稀釋劑加入過(guò)量,粘度過(guò)低


油漆使用常識(shí)


1、溫度、濕度:油漆的正常使用溫度在15-35℃,相對(duì)濕度不超過(guò)80%,超過(guò)上述溫濕度限制,使用前必向涂料供應(yīng)商咨詢,油漆的施工溫度過(guò)低會(huì)使漆膜慢干或不干,此時(shí)若強(qiáng)行施工面漆,會(huì)導(dǎo)致后期面漆開(kāi)裂;油漆的施工溫度過(guò)高,會(huì)引起流平、失光、起泡等問(wèn)題;施工環(huán)境的濕度過(guò)高,會(huì)導(dǎo)致漆膜發(fā)白、硬度下降。


2、均合后油深的貯存時(shí)間:PU油漆按配方中的比例混合后,在常溫下的使用時(shí)間不能超過(guò)6小時(shí)(25℃),貯存時(shí)間過(guò)長(zhǎng)的油漆,施工后會(huì)引起漆膜的流平不良、漆膜表干后起顆粒等現(xiàn)象。


家居行業(yè)技術(shù)咨詢電話13301505755


歡迎關(guān)注家居薈


長(zhǎng)按二維碼即可關(guān)注家居薈公眾號(hào),了解更多有用和有趣的家居知識(shí)!

最新评论
请先登录才能进行回复登录
技术支持: 家居薈二零二五 | 管理登录
seo seo
