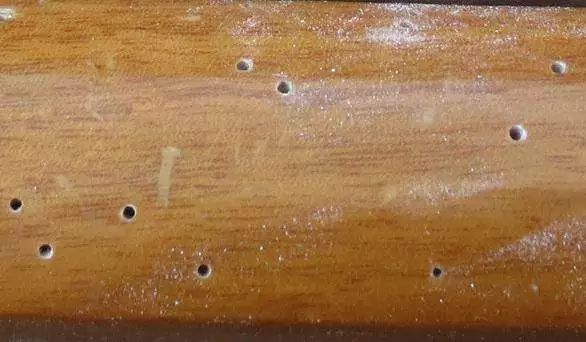

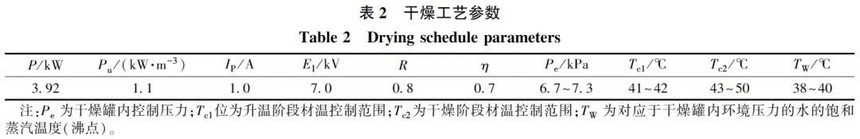

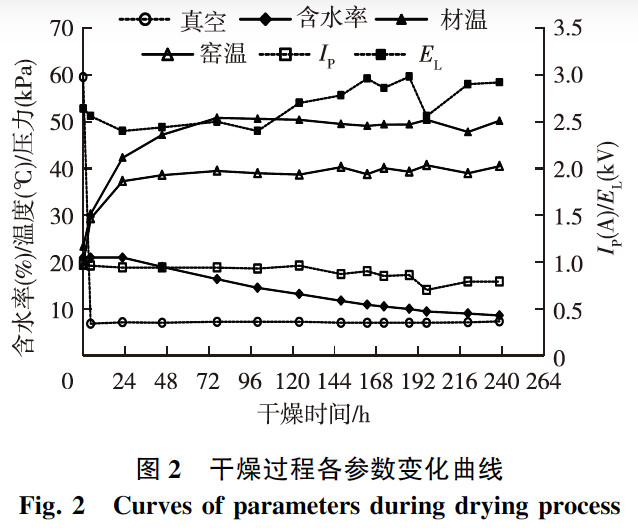

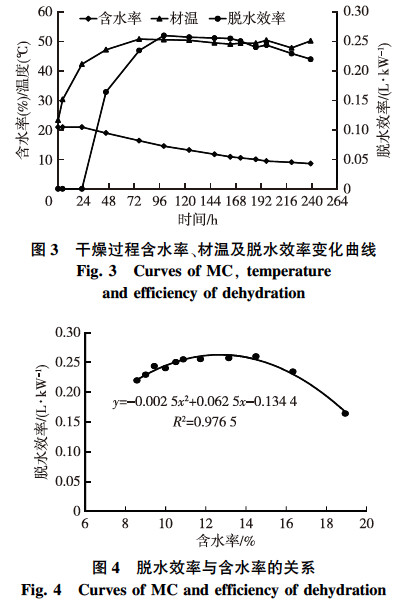

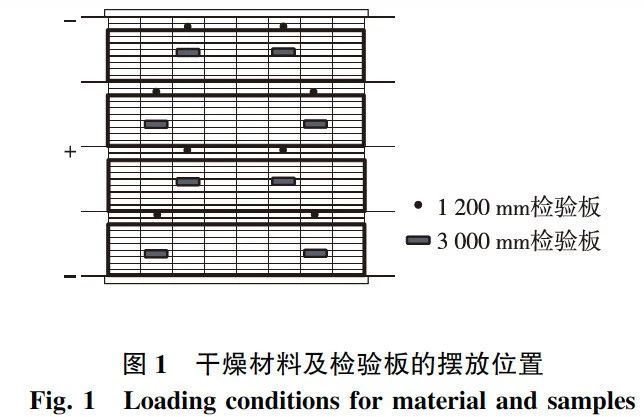

高頻真空干燥——木材干燥的福音“不劈不裂,不叫實木”,實木家具有一定的自毀概率,這是鐵一般的事實,這也是廠家和業主共同的噩夢。實木家具在使用過程中經常會出現開裂、翹曲、蟲蛀,結構連接處松動等現象,這不但嚴重影響了產品的質量、美觀和使用壽命,更會遭到消費者的投訴,損害了企業信譽,造成經濟損失。 眾所周知的常識是:木材里面是含有水分的,如將未干透的木材做成木制品,則該木制品會在使用過程中繼續緩慢變干而發生收縮、變形甚至開裂,并出現榫頭松動和拼板裂縫等缺陷。 家具開裂 家具翹曲 家具蟲蛀 造成這種現象的原因,木材干燥不夠!由此可知,干燥工藝的重要性。干燥的好壞,直接決定了家具的使用壽命。所以,選擇正確的干燥方法,是十分有必要的。 為了生活,振作起來 解決木材干燥問題,目前我國家具企業最常用的干燥方法是蒸汽干燥,即以常壓濕空氣作干燥介質,加熱木材并吸收木材蒸發掉的水分,同時排出干燥室內的濕空氣,吸入外界冷空氣的一種干燥方法。這種換熱方式屬于開放式,大部分熱量伴隨著熱交換而損失,熱能回收利用困難。且這種方法耗時長、操作繁瑣、干燥后的木材平整度差、內應力大,會導致實木家具的開裂和變形。 高頻真空干燥 近年來高頻真空干燥技術發生了革命性的改變,給木材加工企業帶來了期待已久的福音。高頻真空干燥具有干燥時間短、干燥質量好、占地面積小、適用于多種制品、對環境友好等眾多優勢,在我國未來木材干燥行業具有巨大的應用前景。 綜合考慮干燥速度、成本及環保等因素,高頻真空干燥更加適合硬闊葉樹材、大斷面規格材及名貴木材的干燥 。 劉洪海及其課題組利用工業化高頻真空干燥設備對批量木材進行干燥,介紹了干燥工藝參數的制定方法及依據,解析了干燥過程中的工藝特征,并研究探討了高頻真空干燥質量、干燥速度及干燥成本等問題,以期為高頻真空干燥技術的產業推廣提供技術參考。 1 材料與方法 1.1 試驗材料 巴西產重齒鐵線子(Manilkara bidentata),氣干密度1.08g/cm3,屬于高密度難干材。規格:1200mm×130mm×30mm(128塊),3000mm×130mm×30mm(256塊),材料為甲板用材。 1.2 試驗設備 生產用高頻真空干燥設備,型號HED-5,有效容積為5m3(株式會社Yasujima));高頻發生器為6.7MHz,直流最大輸出電壓(EI)有3 擋(6kV、7kV、8kV),最大輸出電流(Ip)為1.2A;數碼電子秤,測量精度0.01kg;微波式含水率檢測儀器,型號HS-100,Micro Measure公司,測量精度0.1%。 1.3 試驗方法 1.3.1 含水率及木材質量檢測 隨機挑選紋理通直的板材各8塊作為檢驗板,用于初含水率及木材初質量的測量。1200mm長的板材在中間位置,3000mm長的板材在距兩端300mm及中間位置進行含水率測量,檢測設備是微波式含水率檢測儀,精確至0.1%,含水率檢測儀經過校正,滿足工業生產用含水率檢測。利用電子秤測量每塊檢驗板材的初質量,精確至0.01kg。檢驗板的初含水率及初質量見表1,其統計數據用于后續干燥工藝計算。 1.3.2 干燥工藝參數的選取 干燥工藝參數的制定根據設備的具體參數及材料的尺寸和材性。首先確定單位體積材料的高頻輸入功率Pu。 其中:P為高頻輸入功率,kW;Ip為高頻發生器輸入電流,A;E1為輸入電壓,kV;R為高頻發振率;η為高頻能量轉換率;V為干燥材體積,m3。 干燥生產中pu根據被干燥材料的厚度和干燥特性來確定,其標準值為1.0kW/m3。難干材通?刂圃0.8~1.0kW/m3,厚度超過250mm時控制在0.4~0.6kW/m3。厚材及難干材Ip值取值范圍為0.75~1.40A。EI通常有幾個擋位,可根據加熱功率需要選擇切換。本次材料屬較難干材,但因厚度不大、初含水率較低,因此Pu選擇在1kW/m3左右。由公式(1)和(2)計算得pu= 1.1kW/m3。其中,η =0.7(設備經驗值),R=0.8(發振8min、停2min)。本次試驗工藝控制參數見表2。 1.3.3 脫水量及干燥時間理論計算 由表1檢驗板初質量Ga1 及初含水率Mi1可以計算干燥工藝所需的脫水量等參數。由于板材是2種規格,因此針對不同規格材料按公式(3~10)分別計算,計算結果見表3。由計算結果可知,干燥至目標含水率10%時從木材內部脫除的水分是352kg,含水率平均每下降1%時脫去水的質量32.7kg。因此,在干燥過程中,根據脫水量的大小就能掌握干燥罐內木材含水率狀況。 式中: Gi 為木材初質量,kg;Ga1 為干燥前檢驗板平均質量,kg;n為板材數量。 式中: Go為絕干質量,kg; Mi 為干燥前平均初含水率,%。 式中: G10%為含水率10%時木材質量,kg。 式中: W10%為含水率10%時脫除水分質量,kg。 式中: W0%為絕干時脫除水分質量,kg。 式中: Q1%為含水率下降1%的脫水量,kg。 式中: Th為升溫時間,h;Cu為含水率為u時木材的比熱,J/(g•℃),Cu=(135.4+4.18u)/(100+u);ΔT為木材和水升高的溫度,19℃;P 為高頻輸入功率,kW。 式中: Td為干燥時間,h;r為蒸發潛熱,2404J/g。 1.3.4 干燥試驗步驟 干燥材料及檢驗板按圖1所示進行裝載,材車推入真空罐后通過油壓系統加壓,確保在干燥過程中木材不發生彎曲變形。由表3中Q1%,再結合干燥過程儲水箱規定時間內的排水量可以計算木材整個干燥過程由預熱升溫、干燥及冷卻3個階段構成,每個階段操作都嚴格按照表2各項參數進行。 2 結果與分析 2.1 干燥過程工藝參數變化 干燥過程升溫及干燥階段的參數變化見圖2和表4。由圖2可知,罐內真空下降速度很快,之后整個干燥過程一直維持在控制參數附近。由表4可知,在147.8,162.8 及196.9h 時進行了IP下調,從圖2曲線變化可以看出EL也隨之適度減小。 2.2 含水率及干燥缺陷 由表1可知,經高頻真空干燥后兩種規格材料的終含水率皆為7.9%,且均方差幾乎一致,因此干燥后板材的終含水率分布均勻,符合國標GB/T6491—2012一級(6%~8%)要求。干燥后對檢驗板(各8塊)及其他部位隨機抽取的板材(10塊)進行干燥缺陷檢測,均未見端裂、表裂,板材表面平整、無翹曲變形。沿著板材中間鋸開4塊檢驗板(長短各兩塊),未見內裂,干燥缺陷達到國標鋸材干燥質量的二級要求。 2.3 干燥速度及脫水效率 由圖2和表4可知,木材升溫過程含水率幾乎沒有發生變化。進入干燥階段,木材溫度逐步上升并且超過真空罐內環境壓力對應的沸點38~40℃。木材中的水分均處于沸騰狀態,隨著溫度的逐步升高,水蒸氣具有的飽和壓力越大,越容易從木材內部遷移出來。參照圖2含水率變化趨勢曲線,將干燥速度劃分為3個階段(Ⅰ、Ⅱ、Ⅲ),每個階段及全程平均干燥速度見表5?梢钥闯,除升溫階段,干燥速度隨含水率的下降而下降,含水率低于11.7%時,平均干燥速度為0.03%/h,全體干燥速度為0.05%/h,即1.2%/d。因重齒鐵線子密度大、組織細密,且本次試驗初含水率較低,脫除的全部是細胞壁中的吸著水,即使是高頻加熱真空干燥,其干燥速度亦相對較低。 高頻真空干燥過程含水率、材溫及脫水效率的變化曲線見圖3。由圖3可見,木材升溫階段脫水效率為0。因此,在某一含水率范圍內,當材溫超過環境壓力對應的沸點后,脫水效率與溫度呈正相關性。但由圖4同時也可以看出,脫水效率與木材含水率呈現拋物線二項式曲線的關系,脫水效率在含水率為14.5%左右時獲得最大值,其隨含水率的增減都呈下降趨勢。因此,圖3中195h后,雖然溫度幾乎沒有變化,但從此含水率階段起脫水效率已經開始下降。 2.4 干燥能耗與成本 由圖2及表4可知,前22h的動力電能用于保持系統真空,而高頻電能則用于窯內木材的升溫。本次試驗因初含水率較低,單位能耗約為以往研究的1/3,由此可知高頻真空干燥過程高含水率階段的能耗更大。與同等厚度水曲柳常規干燥成本相比,高頻真空干燥的成本較高,但本次干燥材料密度及規格較大,干燥時間短、干燥質量優異,因此,高頻真空干燥對于紅木等名貴硬木的干燥具有綜合優勢。 2.5 能量轉換效率 表3中的理論計算升溫時間(Th )為9.8h,而實際升溫過程為22h左右,升溫期間能量轉換效率為9.8h/22h=44.5%左右,干燥期間能量轉換效率為60h/216h=27.7%左右。理論計算時,假設在升溫及干燥階段高頻輸出的能量全部由木材和水分吸收,而實際情況是高頻產生的能量還間接通過木材傳遞給罐體、壓板及罐體內水蒸氣等,導致能耗損失。此外,木材在材車上的擺放位置是否對稱也影響加熱過程的能量轉換。因此,實際干燥過程升溫和干燥時間的計算應該考慮能量轉換效率。(閱讀原文,查看更多內容。) 結 論 對高頻真空干燥工業生產中工藝參數的計算方法和選用原則進行探討分析,并進行了生產性工藝試驗,對理論計算和試驗數據進行了對比分析,結果表明: 1) 高頻真空干燥批量生產工藝參數選擇時,單位體積輸入功率(Pu )及脫水量的確定是干燥工藝實施及干燥過程控制的前提。Pu可以通過調整高頻發振設備的電流(IP)、電壓(EI)及發振率(R)來設置。干燥后期通過下調IP降低極板間的電壓來避免干燥過程極板放電。 2) 高頻真空干燥后材料含水率及干燥缺陷滿足國標二級要求。全程干燥速度為1.2%/d,干燥速度隨含水率的下降而減少。高頻真空干燥的脫水效率與材溫及含水率有關。在適當含水率范圍內,脫水效率與材溫呈正相關,溫度增加脫水效率增大。此外,脫水效率與含水率呈現二次拋物線曲線關系,含水率為14.5%時脫水效率最大。 3) 干燥過程升溫階段能耗占比為11.2%,全部過程高頻加熱能耗占比較大,為71.7%左右。木材升溫及干燥過程的能量轉換效率不同,升溫階段為44.5%,干燥階段為27.7%,因此在計算升溫及干燥時間時應該充分考慮不同階段的能量轉換效率。 家居行業技術咨詢電話13301505755 紀元高頻 歡迎關注家居薈 長按二維碼即可關注家居薈公眾號,了解更多有用和有趣的家居知識! |
