木門在生產(chǎn)加工和使用過程中，經(jīng)常會遇到門扇變形的問題。如何有效避免木門變形，是大家都關(guān)心的話題。今天就給大家分享一些木門變形的秘密和避免措施。

木門在使用過程中只是靠門扇左側(cè)或右側(cè)的合頁（或鉸鏈）與門框來連接的，其余部分處于自由的狀態(tài)。造成木門變形的原因在于門扇兩側(cè)的應(yīng)力不平衡。

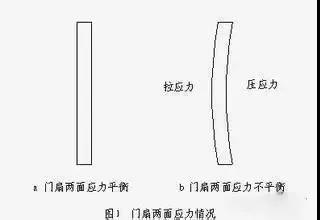

以門扇厚度中心為基準(zhǔn)，當(dāng)門扇兩面的應(yīng)力相等時，門扇處于平直狀態(tài)；當(dāng)門扇兩面的應(yīng)力不同時，應(yīng)力平衡被打破，就會出現(xiàn)彎曲變形的情況；

導(dǎo)致木質(zhì)門扇產(chǎn)生變形的因素主要有產(chǎn)品的結(jié)構(gòu)、使用的材料、木門的加工工藝、木門的儲存、安裝和使用環(huán)境等。

造成木門變型的原因分析

1、產(chǎn)品結(jié)構(gòu)不對稱造成變形

即門扇兩面的材料特性應(yīng)該不一致。由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產(chǎn)生的應(yīng)力大小相同但是由于力臂的不同，使得門扇產(chǎn)生彎曲變形的情況。

要求：在木門的生產(chǎn)過程中，必須要求飾面材料的厚度、種類、含水率、結(jié)構(gòu)相同。

2、材料選用不當(dāng)造成變形

眾所周知，木材是一種干縮濕脹的材料，在一定的含水率范圍內(nèi)，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現(xiàn)象稱為木材的干縮濕脹，所以木門也會存在著這種情況。

要求：在材料的選擇上應(yīng)該重點控制木材的含水率，使用干燥合格的木材，這樣能夠有效的降低木材的干縮和濕脹。同時要注意控制木材的含水率梯度，不能存在局部含水率過高或過低的現(xiàn)象。

3.工藝技術(shù)不合理造成變形

例如：門扇在覆貼完飾面材料后不能立即進入下一到工序進行加工，一方面是因為膠粘劑沒有固化完全，另一方面是因為膠粘劑中含有大量的水分，這些水分沒有在被膠合材料中擴散均勻。對于采用熱壓方式加工的產(chǎn)品，其溫度比環(huán)境溫度高很多，需要在產(chǎn)品溫度與環(huán)境溫度平衡后再進行后續(xù)的加工。這個平衡過程專業(yè)上叫“陳化”。

熱壓后可以直接堆垛碼放后進行陳化，也可以采用晾板機裝置，可以在較短的時間降低門扇的溫度，達到產(chǎn)品與環(huán)境溫度相平衡，縮短后期的陳化時間。

4、安裝不當(dāng)造成變形

木門安裝的技術(shù)好壞也直接影響木門使用中是否出現(xiàn)變形情況。若木門只安裝兩塊合頁，會造成合頁受重增大，易出現(xiàn)變型現(xiàn)象。

要求：木門在安裝時，必須保證門框和門扇的垂直度，使門扇的重心在門扇的厚度方向的中線上，并保證開啟靈活。另外，每樘門應(yīng)安裝3塊合頁，合頁安裝的位置為上下兩塊距離門扇上下約門扇高度的1/10，中間1塊合頁居中偏上。

5、使用不當(dāng)造成變形

木門的變形與其所處的環(huán)境有著密切的關(guān)系，在扣除木門自身的因素外，導(dǎo)致木門變形的原因也有環(huán)境的因素。由于木材本身就很容易受到周圍環(huán)境的影響，使用木質(zhì)材料加工制作的木門在環(huán)境條件（主要是溫度、濕度）變化較大時，也很容易產(chǎn)生變形。

要求：對于條件比較惡劣的場所，比如通風(fēng)口處，一面受風(fēng)較大，一面受風(fēng)較小的情況下，在使用過程中應(yīng)該盡量避免木門里外兩側(cè)的環(huán)境條件長時間相差較大。

家居行業(yè)技術(shù)咨詢電話13301505755

舒平精工

歡迎關(guān)注家居薈

長按二維碼即可關(guān)注家居薈公眾號，了解更多有用和有趣的家居知識！
