異形零部件加工過程

1 基本加工流程

實木家具就是以木材原料為主要材料，經生產處理而制成的家具，這類家具非常受消費者的歡迎。異形零件與普通木質零件的加工都需要經過干燥、配料、毛料加工、凈料加工、裝配和涂飾的過程。家具生產的常規加工流程如圖9所示。而異形零件與其他零件在加工上的主要區別在于凈料加工工序，且由于異形零件形狀比較多變，不同類型的異形零件在加工工藝上有一定的區別。

2 關鍵加工工序

2.1 配料

配料是家具加工的重要工序，合理的配料可以提高原材料的利用率，通過減少原材料的浪費來降低生產成本[12]。

對于異形零件的配料來說，由于異形零件具有較多的異形曲線，在進行加工時需要切削掉大量的材料，因此需要合理設計配料方案，如先劃線再進行鋸切，或使用拼版法，將原材料拼合成一定規格的集成材，再進行鋸切，以達到提高出材率的目的。

圖9 家具生產常規加工流程

Fig.9 Wooden furniture conventional processing process

2.2 銑型

銑型是指使用成型銑刀或端銑刀將零件加工成一定的型面或者曲面，也是異形零件成型的重要工序。使用仿形銑床可以批量生產曲線零件；鏤銑機可用于零件內外的銑型或雕花等；在使用下軸銑床對零件進行加工時，需要注意保持刀軸的旋轉方向與木紋方向一致，否則易導致零件崩茬或開裂。

2.3 砂光

家具零件的表面粗糙程度對涂飾質量有著直接的影響，因此在切削過程中產生的不平和毛刺等缺陷需要通過砂光來去除。由于異形零件的表面形狀比較復雜，比方材和板材的砂光難度高[13]，應選用適合異形零部件外部輪廓的砂光機進行砂光，以免出現砂光不均等缺陷。

3 加工過程

3.1 裝飾性異形零件加工

（1）雕花類零件

雕花類零件是異形零件中外觀結構最為復雜的零件，通常采用手工雕刻的方法，將需要加工成的花紋繪制于零件表面，由工人手工操作雕刻。也可采用數控雕刻機進行加工[14]，但數控雕刻機成本較高，且需要先建立三維數字模型才能進行加工。具體加工工藝流程如圖10所示。

圖10 雕花類零件加工流程示意圖

Fig.10 Processing schematic diagram of carved parts

（2）簡單線型零件

簡單線型零件加工比較簡單，可以使用帶鋸機鋸出毛料，然后在四面刨或者銑床上進行成型加工，工序較為簡單，加工效率比較高。對于長度較長而寬度不大的簡單線型零件可以直接使用四面刨進行加工。而由于四面刨的加工范圍有限，長度和寬度都比較大的零件更適合使用銑床進行加工。具體加工工藝流程如圖11所示。

3.2 結構性異形零件加工

（1）線狀異形零件

線狀異形零件的加工方式可以分為2種，回轉體狀的異形零件可以直接使用木工車床進行加工，而其他形狀的線狀異形零件則要根據需求在不同的形狀，在帶鋸機上進行曲線鋸解，并在立式木工銑床上采用成型銑刀進行加工。成型銑刀一般每次的切削量較少，應多次切削才能完成[15]，刀片的給進量越高刀片的邊緣磨損程度越高[16]，曲線直徑較大的零件還要拼板后再進行加工。具體加工工藝流程如圖12所示。

圖11 簡單線型零件加工流程示意圖

Fig.11 Processing schematic diagram of simple linear parts

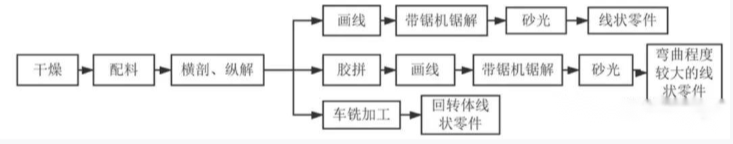

圖12 線狀異形零件加工流程示意圖

Fig.12 Processing schematic diagram of the special shaped linear parts

（2）面狀異形零件

面狀異形零件具有異形曲線的一面尺寸較大，可以使用靠模銑床或者立式木工銑床進行加工。使用靠模銑床進行加工時，需要高精度的模板輔助操作，且在更換工件時較為不便。使用立式木工銑床進行加工時，操作相對簡單，但需要按毛料上的畫線進行操作，精度不容易控制。具體加工工藝流程如圖13所示。

圖13 面狀異形零件加工流程示意圖

Fig.13 Processing schematic diagram of the special shaped panel parts

（3）塊狀異形零件

塊狀異形零件在所有異形零件中所占的數量較少，但加工工藝最為復雜。由于塊狀異形零件尺寸通常都比較大，需要先拼板才能進行進一步的加工。且由于塊狀異形零件具有多個彎曲角度，使用仿形銑床可以進行高效的加工。但仿形銑床需要預先制作金屬或其他硬度較高的零件，在步驟上比較繁瑣�；蛘呖梢灾苯邮褂肅NC加工中心進行加工，將塊狀異形零件的三維模型輸入即可實現高精度的加工。但傳統的CNC加工中心往往會受到加工線路失控、刀具行徑復雜等多方面的挑戰。具體加工工藝流程如圖14所示。

圖14 塊狀異形零件加工流程示意圖

Fig.14 Schematic diagram of the processing flow of block shaped parts
